船舶锂电池热失控探究

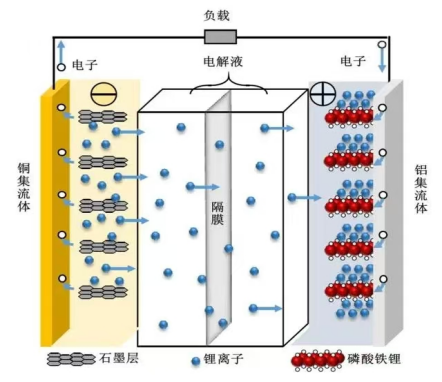

   船用锂电池热失控的诱因需结合船舶特殊环境（振动、盐雾、封闭空间等）和电池特性，分为内部诱因和外部诱因：

1.内部诱因（电池自身缺陷）

    ①制造瑕疵：电极涂层不均、隔膜穿刺、极耳虚焊等，导致局部短路或电流分布不均，引发局部过热；

    ②老化衰减：长期充放电后，电池容量下降，内阻增大，SEI 膜稳定性降低，易在正常充放电时触发分解；

    ③设计缺陷：成组电池的一致性差（如电压、内阻差异大），导致充电时部分电池过充，引发热失控。

2.外部诱因（船舶环境与操作）

    ①机械冲击 / 振动：船舶航行中的颠簸、碰撞（如搁浅、撞礁）可能导致电池壳体破裂、电极短路；

    ②盐雾与腐蚀：海水蒸发形成的盐雾（含 Cl⁻）会腐蚀电池外壳、连接件或电极，导致漏电或短路；

    ③过充 / 过放：船舶充电系统故障（如充电器参数错误）或续航需求下的过度放电，破坏电池内部结构；

    ④外部高温：机舱环境温度过高（如发动机散热不良），或邻近设备火灾传导热量至电池；

    ⑤外部短路：电缆老化、绝缘层破损（受盐雾腐蚀）导致正负极直接连接，瞬间产生大电流放热。

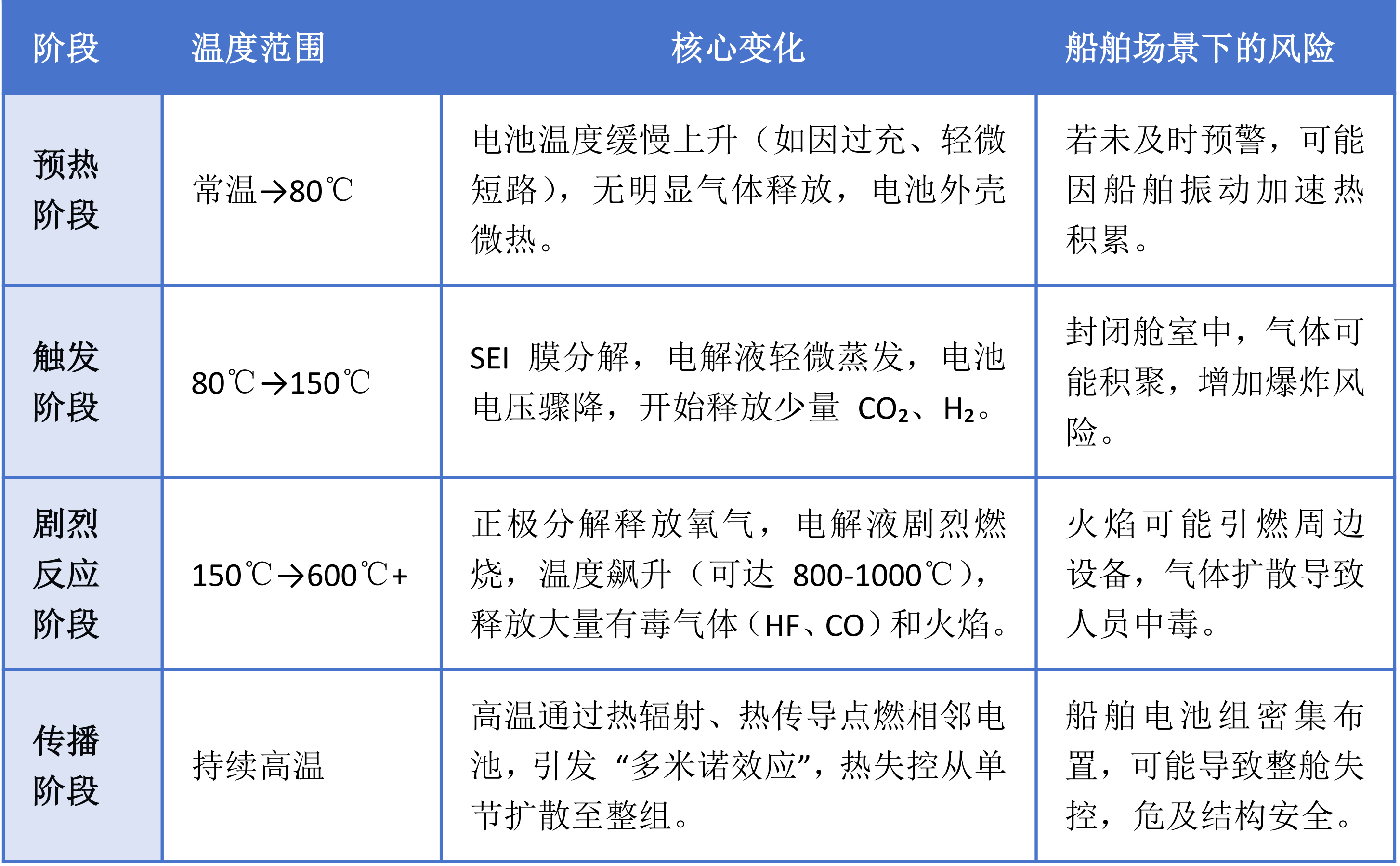

    故船用锂电池热失控的防控需结合 “预防 - 监测 - 应急” 全链条，针对诱因和机理设计措施，保障船舶锂电池本体安全、使用过程安全和消防应急安全。

1.设计优化：从源头降低风险

    电池选型：优先选用热稳定性更高的电池（如磷酸铁锂电池，热失控温度比三元电池高 100-200℃）；

    成组安全设计：采用 “模块化” 结构，单节电池独立隔离（如防火隔热舱），避免热失控扩散；增加缓冲层（如硅胶）缓解振动冲击；

    防腐蚀设计：电池外壳采用耐盐雾材料（如 316 不锈钢），连接件镀金或涂覆防腐涂层，避免盐雾导致的短路；

    热管理系统：配备液冷 / 风冷系统，控制电池工作温度在 25-40℃（如机舱内安装独立空调），避免高温预热。

2.运行监测：实时预警异常

    多参数监控：通过 BMS（电池管理系统）实时监测电池电压、温度、内阻、气体浓度（如 HF、CO 传感器），设置阈值报警（如温度＞60℃触发预警）；

    振动与冲击监测：安装加速度传感器，监测船舶颠簸对电池的机械应力，超过安全范围时自动断电；

    定期检测：每 3-6 个月检查电池外观（是否鼓包、腐蚀）、连接件绝缘性，更换老化电池。

3.操作规范：减少人为与环境风险

    充放电控制：严格按电池参数设置充电器（如电压、电流上限），避免过充；采用 “浅充浅放” 策略（如充电至 80%，放电至 20%），延长寿命并降低风险；

    环境控制：电池舱保持通风或者采取其他措施控制电池舱温度，及时排出舱内积聚气体。

    防碰撞措施：电池舱布置、电池托架距舱壁距离等符合船舶法定检验技术规范要求。

4.应急处置：遏制扩散与危害

    隔离与断电：热失控发生时，立即切断电池组总电源，关闭相邻舱室防火门，阻止火焰与气体扩散。

    灭火系统：电池舱配备专用灭火装置，如七氟丙烷灭火系统、二氧化碳灭火系统、水雾灭火系统等。

    气体排放：开启应急排气系统，将有毒气体排至船外安全地点。

    船用锂电池热失控的核心是 “热 - 电 - 化学” 的正反馈循环，其防控需结合船舶环境特殊性，从设计、监测、操作到应急形成闭环。随着电动船舶的发展，高安全性电池技术（如固态电池）和智能防控系统（如 AI 预测性维护）将成为未来重点方向。
