跳转到正文

电池 150 度高温下可正常工作，锂电隔膜新工艺诞生

发布者：【浩博电池资讯】   发布时间：   点击量：437
11 月 10 日消息，中国科学院近代物理研究所材料研究中心科研人员与兰州大学、先进能源科学与技术广东省实验室等相关团队合作，利用离子径迹技术研制出用于高性能锂离子电池的聚酰亚胺耐高温隔膜。相关研究成果于 11 月 5 日发表在美国化学学会纳米期刊（ACS Nano）上。

隔膜作为锂离子电池的关键部件之一，具有隔绝正负极和传导锂离子的功能，对电池的安全性至关重要。目前，商用锂离子电池的能量密度可达 300 瓦时每千克，并有望进一步得到提升。然而，在追求锂离子电池更高能量密度的同时，安全性问题不容忽视。传统聚烯烃隔膜热稳定性差，孔隙结构不均一，在高温下容易收缩并造成电池内部短路和引发热失控。
聚酰亚胺因热稳定性优异、机械强度高、化学稳定性良好被视为是高安全性隔膜的理想选择。因此，针对聚酰亚胺开展深入研究，开发具有均一孔道结构的聚酰亚胺隔膜并实现可控制备，对于充分发挥隔膜在提高电池安全性方面的作用十分重要。

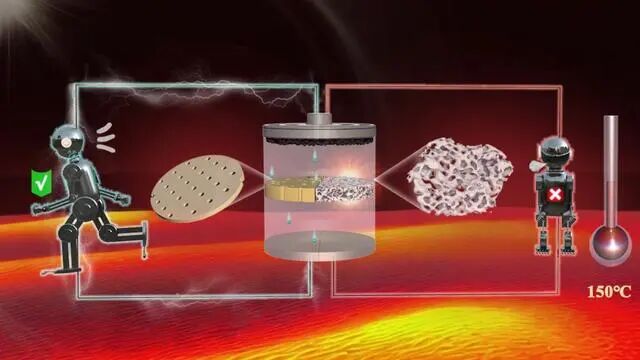

聚酰亚胺离子径迹膜（左侧）和传统多孔隔膜（右侧）的安全特性示意图
科研人员依托兰州重离子研究装置（HIRFL），开发出基于离子径迹技术的耐高温聚酰亚胺隔膜制备新工艺。所制备的隔膜相较于传统聚烯烃隔膜优势明显，其机械强度高达 150.6 兆帕，耐高温性能卓越（450 摄氏度下结构不收缩），孔径分布窄（孔径标准差＜6%），孔道结构垂直排列（迂曲度为 1）。
在 3 毫安每平方厘米的条件下，使用该隔膜的锂 / 锂对称电池可稳定循环 1200 小时，且在锂金属电极表面实现均匀、致密的锂沉积，表明其具有优异的锂枝晶抑制能力。
此外，使用该隔膜的磷酸铁锂软包电池在常温下可稳定循环 1000 次，容量保持率为 73.25%，并表现出优异的高温性能，可在 150 摄氏度的环境温度下正常工作。

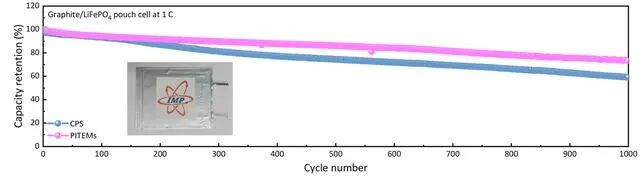

磷酸铁锂软包电池的长循环性能对照：PITEMs 聚酰亚胺离子径迹隔膜、CPS 商业聚烯烃隔膜
该研究工作为开发可靠的具有耐高温高性能锂离子电池隔膜和工艺提供了新思路，成为提高锂离子电池安全性的有效途径和手段之一。
此项工作第一作者为近代物理所博士研究生张琦忠和兰州大学博士研究生陈林景，通讯作者为近代物理所刘杰研究员和姚会军研究员。该工作得到了先进能源科学与技术广东省实验室、国家自然科学基金的支持。


声明： 本网站所发布文章，均来自于互联网，不代表本站观点，如有侵权，请联系删除。

上一篇：J.R. Dahn团队新作JES：高温极限：揭秘液态电解质锂离子电池在100°C下的持久性能

相关推荐

查看更多 >
#
  • 安全
  • 可靠
  • 环保
  • 高效
  • 高性能

    能量密度、充放电倍率和温度范围
    按具体型号及测试条件确认。
    低温放电不代表可在同温度充电。
    选型请核对型号规格书。

  • 高安全

    安全测试按产品用途和适用标准确定。
    测试结论以对应型号及受试样品报告为准，
    不作为全部产品的安全性能承诺。

  • 高可靠

    循环寿命需结合温度、倍率与放电深度评估。
    容量保持率和BMS功能以型号资料为准。
    标准符合性以有效报告及技术协议确认。
