探秘无人机锂电池：定义、类型、优势与关键要素

在无人机技术日益普及的今天，锂电池作为其动力核心，发挥着至关重要的作用。深入了解无人机锂电池的相关知识，对于充分发挥无人机性能、保障飞行安全以及降低使用成本都具有重要意义。本文将带您全方位认识无人机锂电池，涵盖其定义、类型特点、在无人机领域的独特优势，以及电池整体参数、连接方式和电池组结构等关键内容。

锂电池的本质与特性

锂电池，这一在现代能源领域占据重要地位的电源类型，是以锂金属或锂合金作为负极材料，并采用非水电解质溶液的电池。凭借其独特的化学性质，锂电池在能量存储与释放方面展现出卓越的性能，成为现代便携式电子设备以及电动交通工具等众多领域的主流电源选择。

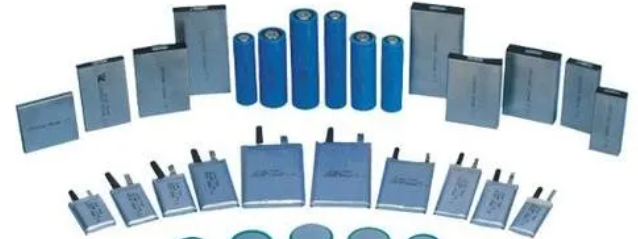

锂电池主要分为锂离子电池和锂聚合物电池两大类型。

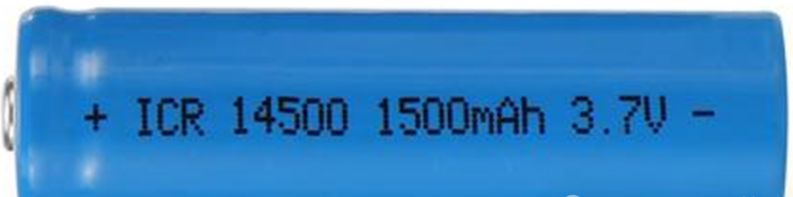

锂离子电池：其正极材料丰富多样，常见的有钴酸锂、磷酸铁锂、锰酸锂等。不同的正极材料赋予了电池各异的性能特点。例如，钴酸锂电池具有较高的能量密度，在对能量需求苛刻的应用场景中表现出色；而磷酸铁锂电池则以良好的安全性和较长的循环寿命著称，常用于对安全要求极高的场合。锂离子电池通常采用金属材质的外壳，这种外壳具备出色的密封性和抗压性，能够为内部电芯提供可靠的保护。

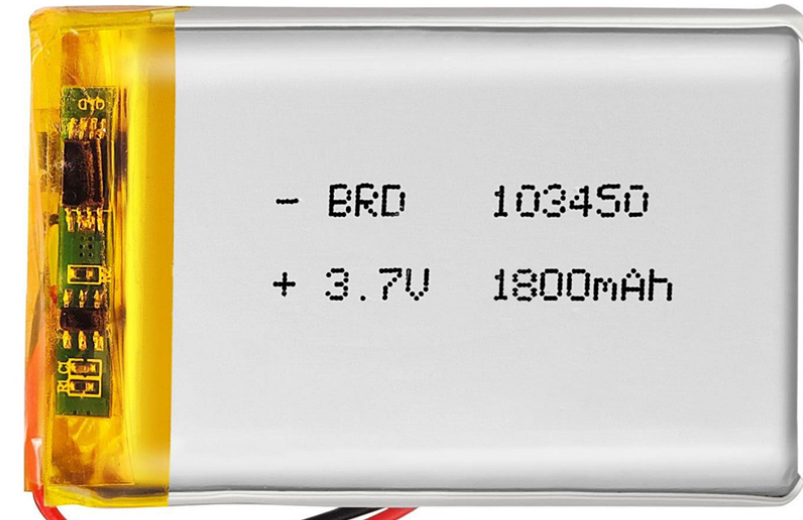

锂聚合物电池：其正极材料与锂离子电池存在部分重叠，但独特之处在于采用固态或胶态聚合物作为电解质，这使得它具备更高的形状灵活性。锂聚合物电池的外壳多为铝塑膜包装，质地柔软，能够依据无人机内部有限的空间进行定制化设计，更好地适应无人机紧凑的结构。并且，在相同容量的条件下，锂聚合物电池往往比锂离子电池更为轻盈。

锂电池在无人机领域的显著优势

锂电池之所以成为无人机动力的首选，得益于其一系列突出的优势。

高能量密度：相较于传统电池，锂电池能够在相对较小的体积和重量下，存储更为可观的能量。这一特性使得无人机能够在空中停留更长的时间，从而执行更多复杂的任务。例如，在航拍作业中，高能量密度的锂电池可支持无人机覆盖更广阔的区域，获取更全面的图像信息；在农业植保领域，能让无人机对更大面积的农田进行农药喷洒或作物监测。
轻量化设计：无人机的飞行性能对重量极为敏感，过重的电池会严重影响其续航能力和机动性。锂电池的轻量化特点，有效降低了无人机的整体重量，显著提高了飞行效率和操控灵活性。以竞速无人机为例，较轻的锂电池能够助力其实现更快的飞行速度和更敏捷的操控动作。
长寿命：在正常的使用和维护条件下，锂电池具备出色的耐用性，能够经历数百次甚至上千次的充放电循环，依然保持较好的性能。这一特性对于无人机频繁使用的场景尤为重要，大大减少了电池的更换频率，降低了使用成本。
快速充电能力：部分锂电池支持较高的充电倍率，能够在较短的时间内完成充电过程。这一优势对于提升无人机的作业效率至关重要，例如在物流配送领域，快速充电功能可以让无人机迅速补充能量，尽快投入下一次配送任务。

锂电池的关键参数解析

容量（mAh）

容量作为衡量电池存储电荷量的重要指标，它表示在理论情况下，若以恒定电流进行放电，电池能够持续提供 1mA 电流的时长。显然，电池容量越大，理论上无人机的续航时间就越长。例如，一块 5000mAh 的电池在相同的放电条件下，其续航时间会比 3000mAh 的电池更长。然而，实际的续航时间还会受到无人机功耗、飞行环境等多种因素的综合影响。

电压（V）

锂电池单节的标称电压一般为 3.7V 或 3.8V，在实际使用过程中，电压会在一定范围内波动。电池组的电压由串联的电池节数决定，例如 3S 电池组的电压为 3×3.7V = 11.1V（标称值）。不同电压的电池适用于不同类型的无人机，通常情况下，电压越高，无人机电机的转速就越快，所提供的动力也就越强。

放电倍率与充电倍率（C）

放电倍率是指电池在放电时，电流大小与电池容量的比例关系，它用于描述电池释放储存能量的速度；充电倍率则是充电时电流大小与电池容量的比例关系。

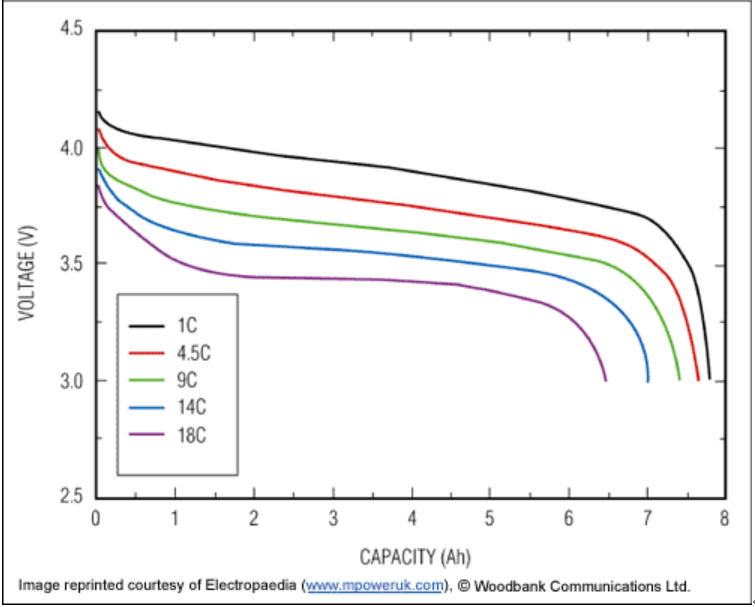

以 20C 放电倍率的 3000mAh 电池为例，其最大放电电流为 3000mAh×20 = 60A，这意味着该电池理论上能够支持高达 60A 的瞬间放电电流。不过，持续以最大放电倍率放电可能会受到电池温度、内部电阻等多种因素的限制。为确保电池的安全和寿命，通常制造商还会给出一个更为安全或推荐的连续放电倍率。高放电倍率的电池能够充分满足无人机在起飞、爬升、高速飞行等大负载情况下对电流的需求，确保无人机动力充沛，飞行过程稳定。需要注意的是，电池的持续放电特性通常是非线性的，即在不同的放电条件下，电池的性能表现会有所差异。

尺寸与重量

电池的尺寸必须与无人机的电池仓完美匹配，过大或过小的尺寸都将导致无法正常安装。而电池的重量则直接关系到无人机的载重能力和飞行性能，在选择电池时，需要综合考虑无人机的设计要求和实际使用场景，以确保达到最佳的飞行效果。

锂电池的连接方式与常见配置

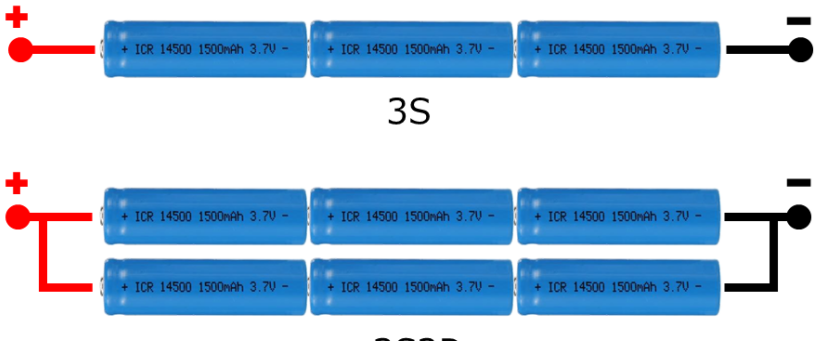

串联（S）与并联（P）的区别

串联：将电池的正极与负极依次相连，串联后电池组的电压等于各节电池电压之和，而容量保持不变。例如，将两节 3.7V、2000mAh 的电池串联，得到的电池组电压变为 7.4V，容量依然为 2000mAh。这种连接方式主要用于提高电池组的电压，以满足无人机对高电压的需求。
并联：把电池的正极与正极、负极与负极连接在一起，并联后电池组的容量等于各节电池容量之和，电压则保持不变。例如，两节 3.7V、2000mAh 的电池并联后，电池组的容量变为 4000mAh，电压仍为 3.7V。并联连接方式主要用于增加电池组的容量，从而延长无人机的续航时间。

常见配置（如 3S、4S 等）

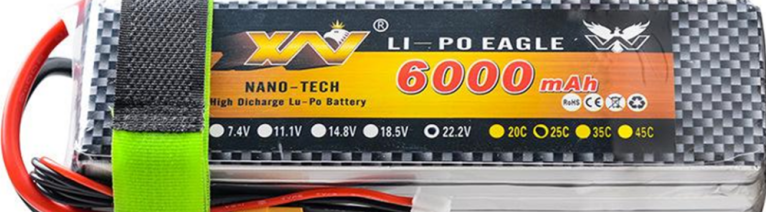

3S 电池组：在小型消费级无人机中较为常见，其电压适中，能够满足一般飞行任务的需求。同时，在重量和能量密度之间达到了较好的平衡。对于室内小型航拍无人机而言，3S 电池足以提供充足的动力，支持其在有限的空间内灵活飞行，并且由于重量较轻，便于操作人员进行操控。
4S 及以上电池组：通常应用于专业级或大型无人机。更高的电压能够为无人机提供更强大的动力，适用于载重较大、飞行要求较高的任务场景。例如，农业植保无人机在搭载农药喷洒设备时，需要更强的动力来维持飞行和作业，4S 及以上电池组就能满足这一需求。在户外长距离测绘无人机中，4S 或 6S 电池配置更为合适，它们能够提供更高的电压和能量，保障无人机在长距离飞行和复杂地形测绘任务中的稳定性和续航能力。

电池组的结构与参数计算

电池组结构

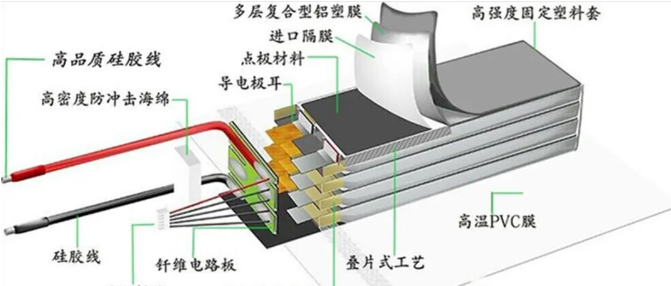

电池组由多节电池通过焊接或连接器紧密连接在一起，并安装在一个专门的外壳内。同时，为确保电池的安全使用，还配备了必要的电路保护元件和连接线路。在电池组的组装过程中，必须确保电池连接牢固，正负极连接正确无误，以防止出现短路等严重问题。

电池组的总电压和容量计算

总电压计算：对于 nS 电池组，其总电压的计算方法为 n× 单节电池标称电压。例如，5S 电池组的总电压 = 5×3.7V = 18.5V（标称值）。
总容量计算：对于并联的电池组，总容量等于并联电池节数 × 单节电池容量。例如，4 节 2000mAh 电池并联后，总容量 = 4×2000mAh = 8000mAh。

通过对无人机锂电池的全面解析，我们对其有了更深入的认识。这些知识将有助于我们在实际应用中，根据无人机的具体需求，合理选择和使用锂电池，充分发挥其性能优势，为无人机的稳定运行提供坚实的动力保障。

无人机电池：各部分组件与配套设备全解析

在无人机的运行体系中，电池无疑是至关重要的核心部件。它如同人类的心脏，为无人机的飞行提供源源不断的动力。而深入了解电池的各部分构造以及相关配套设备，对于无人机的高效运行、安全保障以及延长电池使用寿命都有着不可忽视的作用。.

电池的核心组件 —— 电芯

电芯的基本构造

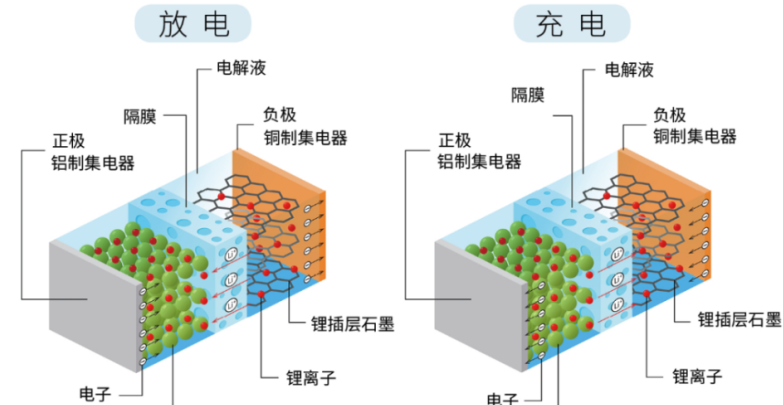

电芯作为电池的核心，主要由正极、负极、隔膜和电解液这四大关键部分组成。正极材料有着多种选择，正如前文所提及的，不同的材料各具特性。负极则通常采用石墨等材料。隔膜如同一位忠诚的卫士，在正负极之间筑起一道坚固的屏障，有效防止短路的发生；电解液则如同锂离子的 “高速公路”，为锂离子在充放电过程中的传输提供了顺畅的介质，确保电池充放电过程能够有条不紊地进行。

不同品牌的电芯比较

市面上，不同品牌的电芯在性能、质量以及价格方面存在着显著差异。一些知名品牌的电芯在一致性方面表现卓越，同一批次的电芯在容量、内阻等关键参数上的差异极小。这种高度的一致性对于电池组的性能和安全性起着举足轻重的作用。以松下电芯为例，其凭借高能量密度和良好的稳定性在行业内声名远扬；三星电芯同样在市场上占据较高的份额，其产品在性能和可靠性方面也有着出色的表现。

电芯的选择标准

在挑选电芯时，需要综合考量多个因素。首先，电芯的性能参数必须与无人机的实际需求相匹配，例如能量密度和放电倍率等。能量密度决定了电池能够存储的能量多少，而放电倍率则关系到电池能否在短时间内释放出足够的能量，以满足无人机在起飞、高速飞行等关键时刻的需求。其次，电芯的质量和稳定性也是不容忽视的重要因素，应优先选择那些口碑良好、生产工艺成熟的品牌。此外，成本也是一个需要权衡的要点，要在性能和价格之间找到一个恰到好处的平衡点，实现性价比的最大化。

不可或缺的连接部件 —— 线束

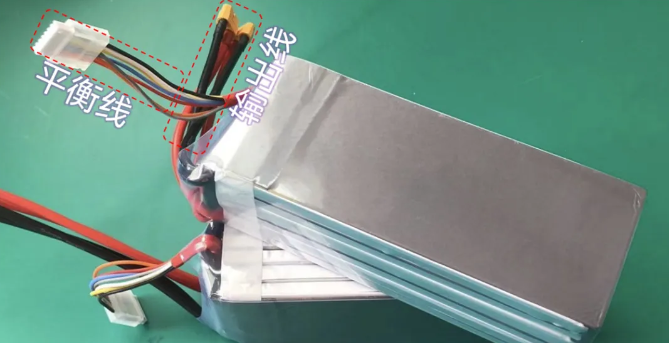

输出线的功能与重要性

输出线承担着将电池的电能传输到无人机的电机、飞控等关键设备的重任，其导电性能的优劣直接影响着电能的传输效率。倘若输出线的电阻过大，在电能传输过程中就会产生过多的热量，这不仅会造成能量的无谓损失，还可能引发线路故障，进而严重影响无人机的正常飞行。

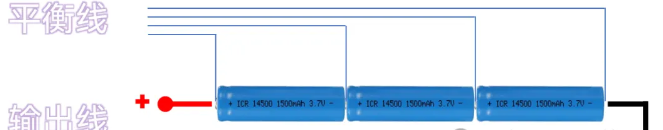

监测电压线（平衡线）的作用

平衡线的主要职责是实时监测电池组中每节电池的电压。在电池的充电和放电过程中，由于电池内阻等多种因素的影响，各节电池的电压可能会出现不一致的情况。此时，平衡线就如同敏锐的感知器，将每节电池的电压信息传递给电池管理系统（BMS）。BMS 会根据这些信息，当电压差超过一定范围时，迅速启动均衡操作，确保每节电池都能在合理的电压范围内正常充放电，从而延长电池组的使用寿命，显著提高电池组的安全性和稳定性。

线径的选择与计算方法

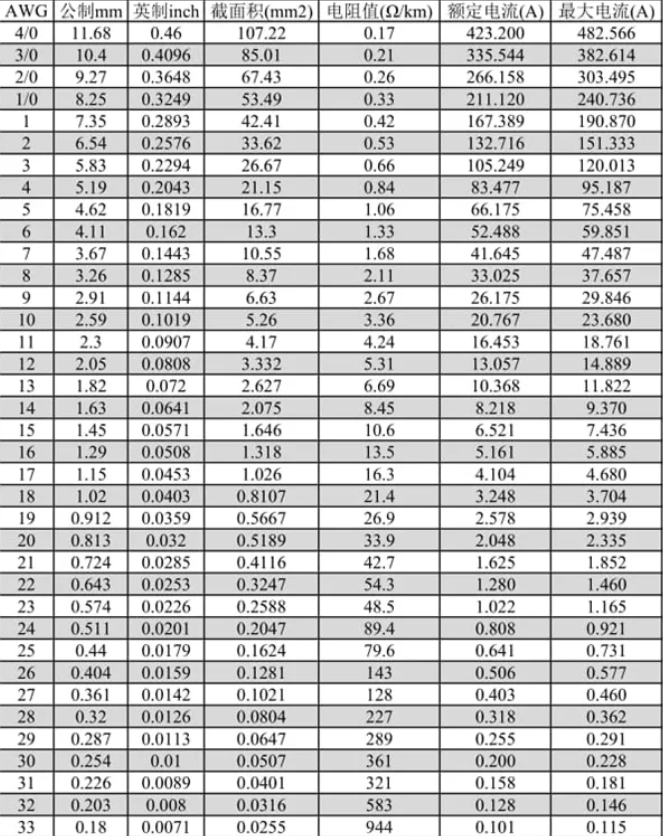

线径的选择并非随意为之，而是要依据电池的最大放电电流来精确确定。一般来说，电流越大，所需的线径就越粗，这是为了有效降低电阻，确保电能传输的高效性和安全性。线径的计算需要参考相关的精确电学公式，依据允许的电压降以及电线材料的电阻率等参数进行严谨的计算。例如，对于那些需要大电流放电的无人机电池，为了保证电能能够稳定、高效地传输，可能需要选择 12AWG 或更粗的电线。

保障连接的关键 —— 连接器

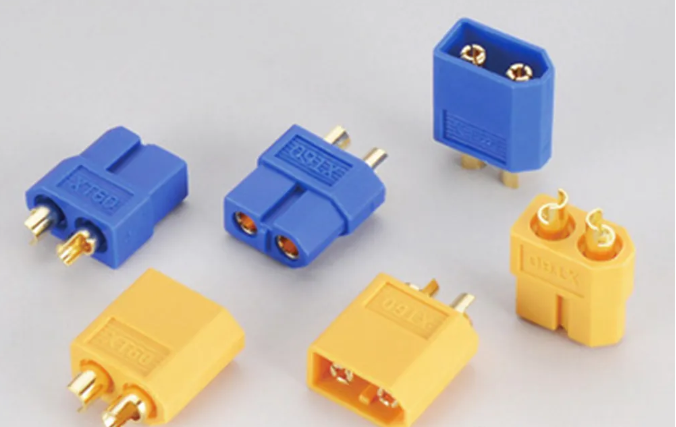

常见的连接器类型（如 XT60）

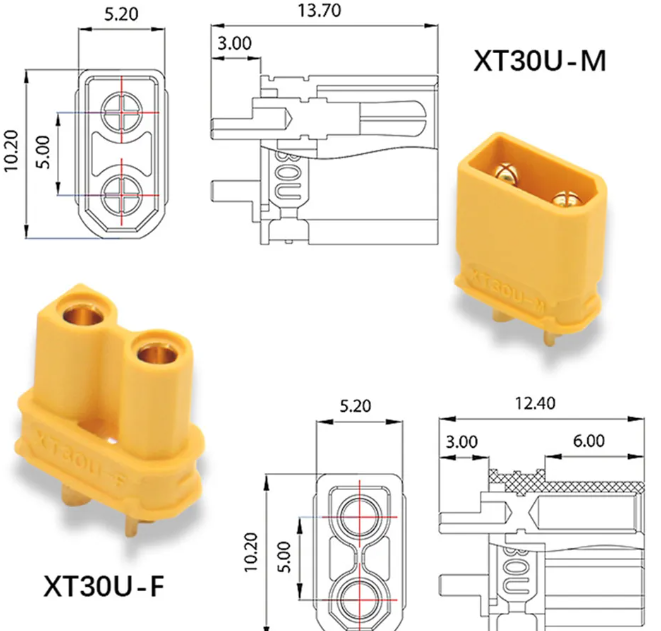

在无人机电池领域，连接器的种类繁多，其中 XT60 是一种应用广泛的常用电池连接器。它具备诸多优点，插拔方便快捷，接触电阻极小，能够承受较大的电流。其设计科学合理，公母头连接紧密，有效避免了松动和接触不良等问题，为电池与设备之间的稳定连接提供了可靠保障。除了 XT60，还有 XT30、T 插等不同类型的连接器，它们各自适用于不同功率和电流需求的设备，满足了多样化的使用场景。

连接器的选择与使用注意事项

在选择连接器时，必须充分考虑电池的放电电流以及无人机的接口类型。连接器的额定电流必须大于电池的最大放电电流，只有这样，才能避免在使用过程中连接器因过载而发热甚至烧毁。在实际使用连接器时，要格外注意插拔的方向，确保操作正确无误，避免因强行插拔而导致连接器损坏。此外，还需要定期检查连接器的接触情况，一旦发现有氧化或脏污的现象，应及时进行清理，以维持良好的导电性。

连接器的安装与维护

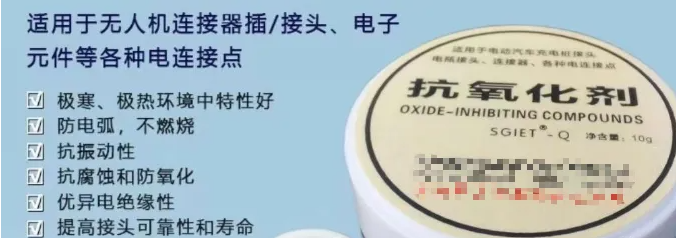

在安装连接器时，焊接质量至关重要。必须确保焊接牢固，杜绝虚焊现象的发生。焊接完成后，要仔细检查焊点，确保其圆润、牢固，不存在任何短路风险。在日常维护方面，除了定期清理连接器表面的污垢，还可以在连接器上涂抹适量的导电脂，增强其导电性，有效防止氧化现象的出现。一旦发现连接器有损坏或接触不良的情况，应立即进行更换，以保障电池与设备之间的正常连接。

电池的智能助手与配套设备

电池管理系统（BMS）

BMS 的功能与作用

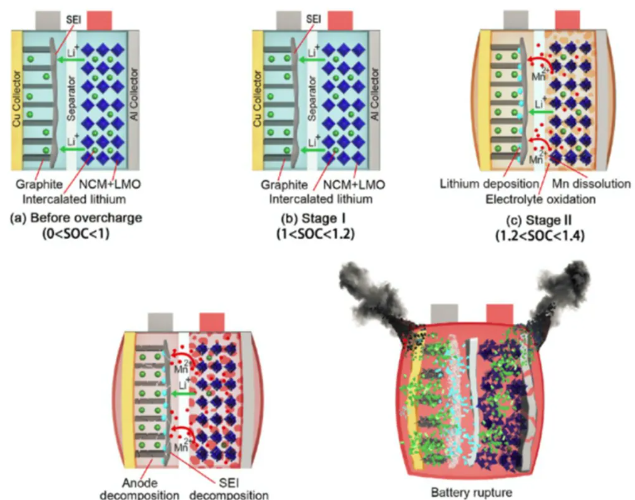

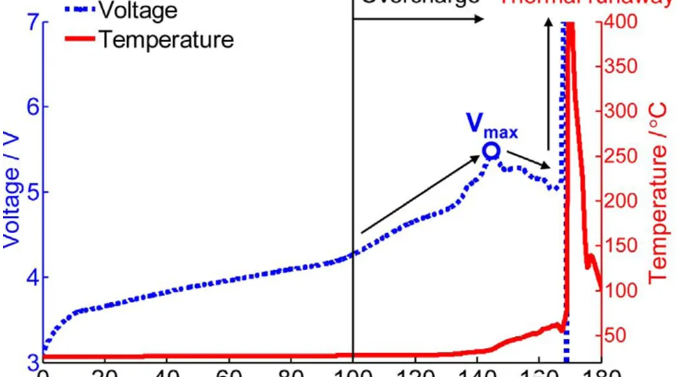

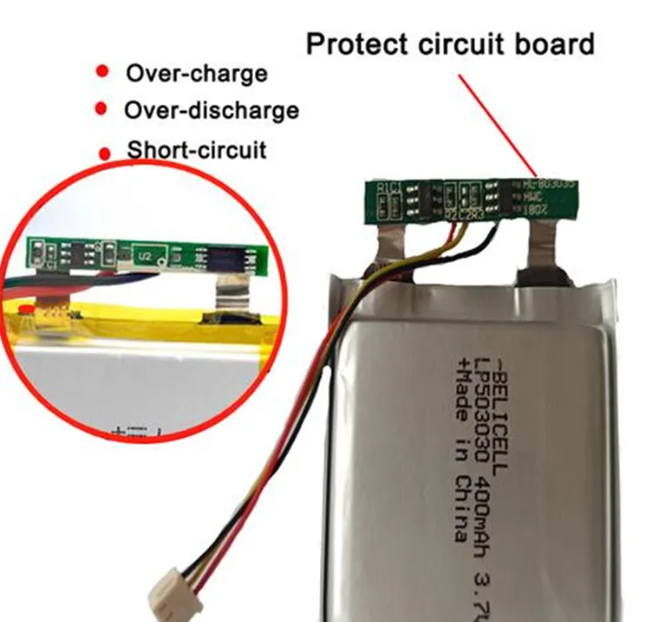

BMS 被誉为电池组的 “智能管家”，它拥有强大的功能，主要负责实时监测电池的电压、电流和温度等关键参数。通过对这些参数的精准监测，BMS 能够全面掌握电池的工作状态，及时发现并防止电池出现过充、过放、过热等异常情况。例如，当电池电压逐渐接近过充阈值时，BMS 会迅速做出反应，自动切断充电电路，避免电池因过充而遭受损坏。此外，BMS 还具备对电池组进行均衡管理的重要功能，能够确保各节电池的电压始终保持一致，从而提升电池组的整体性能和使用寿命。

如何选择合适的 BMS

选择合适的 BMS 是一项需要谨慎对待的工作。首先，要根据电池组的具体参数，如电压、容量、放电倍率等，挑选与之匹配的 BMS。BMS 的额定电压和电流必须能够满足电池组的实际需求，否则将无法正常发挥其功能。其次，要深入考察 BMS 的功能是否完善，例如是否具备高精度的电压监测能力以及有效的均衡策略等。同时，品牌和口碑也是不可忽视的重要参考因素，应优先选择那些质量可靠、售后有保障的 BMS 产品，以确保在使用过程中能够得到稳定、可靠的支持。

BMS 的工作原理与保护机制

BMS 的工作原理基于一系列精密的监测和控制机制。它通过采样电阻实时获取电池的电压和电流信息，利用温度传感器精确监测电池的温度。当监测到电池出现过充、过放、过流或过热等异常情况时，BMS 会迅速控制相应的开关管动作，及时切断或调整充放电电路，从而有效地保护电池。例如，在遇到过流情况时，BMS 会瞬间切断输出电路，防止过大的电流对电池和设备造成严重损害。

充电器

充电器的类型（如智能充电器、平衡充电器）

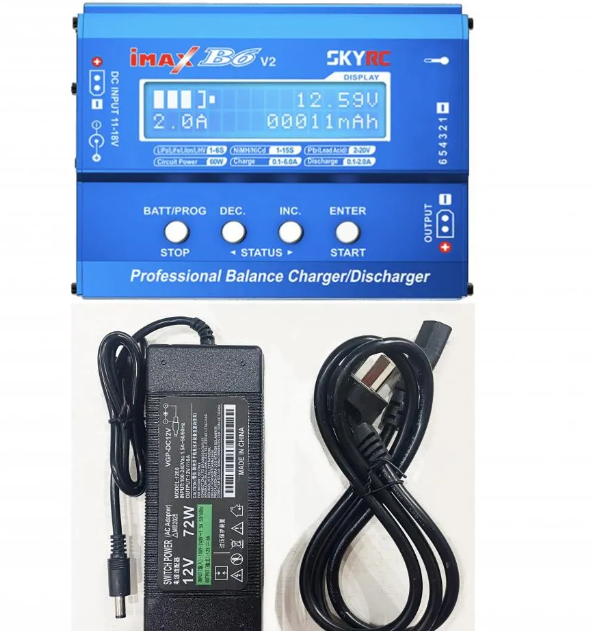

市面上的充电器类型多样，其中智能充电器和平衡充电器较为常见。智能充电器具备智能化的识别功能，能够自动识别电池的参数，并根据电池的实时状态灵活调整充电电流和电压，使用起来十分方便，同时也能对电池起到良好的保护作用。平衡充电器则在充电过程中展现出独特的优势，它能够对电池组中的每节电池进行单独充电，确保各节电池的电压达到均衡状态，从而显著提高电池组的性能和使用寿命。

充电器的选择与使用

在选择充电器时，需要综合考虑电池的类型、容量以及充电倍率等参数。充电器的输出电压和电流必须与电池的规格精确匹配，例如，对于 3S 电池，充电器的输出电压应保持在 12.6V 左右，充电电流则要根据电池容量和允许的充电倍率进行合理选择。在使用充电器时，务必遵循正确的操作流程，先将电池与充电器连接，再接通电源；充电完成后，应先断开电源，再拔掉电池，以确保操作的安全性。

充电过程中的注意事项

在充电过程中，有诸多注意事项需要严格遵守。首先，要避免在高温环境下进行充电，因为高温会对电池和充电器的性能产生负面影响，甚至可能引发安全问题。其次，坚决不要使用劣质充电器，这类充电器的充电参数往往不准确，极易导致电池过充或损坏。在充电过程中，必须有人进行看管，密切关注电池的状态。一旦发现电池出现异常发热、冒烟等情况，应立即停止充电，并采取相应的紧急措施，以保障人身和设备的安全。

其他配件

合适的充电线

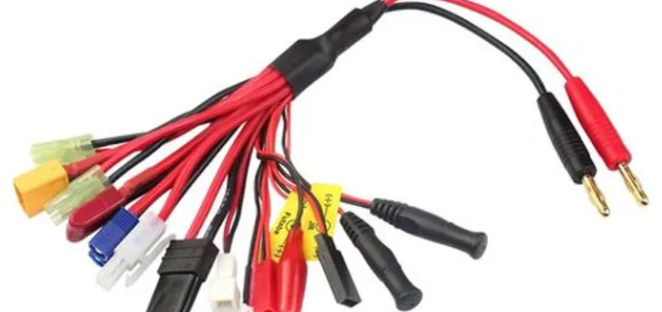

在实际使用中，很多电池充电器为了实现通用性，往往会采用例如 “香蕉头” 这类的连接器，然而，电池本身使用的却是 XT60 这类连接器。在这种情况下，就需要借助插头转换线来实现连接。插头转换线能够有效地解决连接器不匹配的问题，确保充电器与电池之间的正常连接。

电池存储箱

电池存储箱是电池存放和运输过程中的重要保护装备。它采用防火、防静电的优质材料制作而成，内部设计有合理的分隔结构，能够将电池牢固地固定在箱内，避免电池在运输过程中因晃动而受到损伤。同时，电池存储箱还能为电池提供一定的防护，防止其受到挤压、碰撞和短路等情况的影响。在长期存放电池时，将电池放入存储箱并置于合适的环境中，可以有效地保护电池的性能，延长电池的使用寿命。
