动力电池包PACK设计流程

1. 需求分析和规格定义：

• 确定电池包的使用场景和应用需求，例如功率需求、容量需求、工作环境等。

• 确定电池包的物理尺寸、重量、形状等规格。

2. 电池选型：

• 根据需求分析，选择合适的电池类型，如锂离子电池、镍氢电池等。

• 考虑电池的性能指标（如能量密度、功率密度、循环寿命等）与成本的平衡。

3. 电池管理系统（BMS）设计：

• 设计并选择合适的电池管理系统，用于监测和控制电池的充放电过程，保证安全和性能。

• BMS包括电池状态估计、电池保护、充放电控制等功能。

4. 电池包结构设计（结构设计、热管理设计、电气设计等）：

• 设计电池包的物理结构，包括电池的布置方式、连接方式、散热设计等。

• 考虑到电池的安全性和散热性能，设计包装结构和保护措施。

5. 系统集成与测试：

• 将电池包集成到最终产品中，确保与整体系统的兼容性。

• 进行各种功能测试，如充放电性能测试、安全性测试、环境适应性测试等。

6. 认证与合规性：

• 根据所在地区的法规和标准，进行相关的认证和测试，确保电池包符合安全性和环境要求。

7. 生产与质量控制：

• 确定生产工艺流程，保证电池包的生产质量和稳定性。

• 实施质量控制措施，监控生产过程中的关键参数和质量指标。

8. 售后服务与维护：

• 提供电池包的售后服务支持，包括维修、更换和回收等服务。

在整个设计流程中，安全性、性能和成本是电池包设计的关键考量因素，需要在各个阶段进行综合权衡和优化。

其中，一个关键性的专业设计-热管理设计越来越受到行业的推崇，热管理设计直接决定着整个系统的走向：

电池包的热管理设计是确保电池在运行过程中能够有效地控制温度，以确保其安全性、性能和寿命的重要方面。以下是电池包热管理设计的关键考虑因素和常见策略：

1. 散热设计：

• 电池包内部应设计良好的散热结构，以便快速有效地传递热量。

• 使用导热材料和散热片来增加表面积，提高散热效率。

• 确保电池之间和电池与外壳之间的热传导良好，减少热阻。

2. 温度监测与控制：

• 安装温度传感器以实时监测电池组各部分的温度变化。

• 设计电池管理系统（BMS）以便根据温度变化调整充放电速率，以避免过热或过冷。

3. 冷却系统：

• 对于高功率电池包，通常需要额外的主动冷却系统，如风扇、热管或液冷系统。

• 冷却系统设计应考虑整体体积、功耗和噪音等因素，以及环境条件对其效果的影响。

4. 热管理策略：

• 在设计阶段考虑热管理策略，如根据电池温度调整充放电速率、限制最高工作温度等。

• 实施过热保护机制，如过温保护断电或减功率，保护电池和整个系统的安全性。

5. 环境适应性考虑：

• 考虑电池包在不同环境条件下的表现，如高温、低温、高湿度等，确保热管理系统在各种条件下都能有效运作。

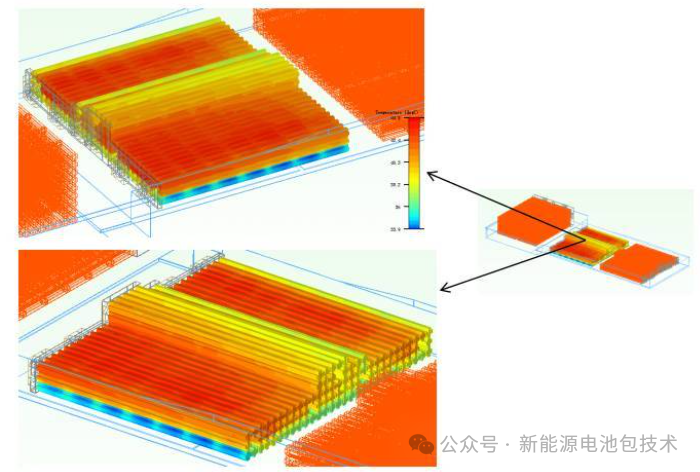

6. 热仿真和测试：

• 使用热仿真软件对设计进行评估，模拟电池包在各种负载和环境条件下的热行为。

• 进行实际测试验证设计的有效性，如长时间运行测试、急剧变化条件下的响应等。

综上所述，电池包的热管理设计需要在整体系统设计的早期阶段就考虑，并通过合适的技术手段和策略来实现。有效的热管理能显著提升电池包的安全性、性能和寿命。
