常用的锂电池充电电路

一、对锂电池的了解

1、锂电池的充电：

      根据锂电池的结构特性，最高充电终止电压应为4.2V，不能过充，否则会因正极的锂离子拿走太多，而使电池报废。其充放电要求较高，可采用专用的恒流、恒压充电器进行充电。通常恒流充电至4.2V/节后转入恒压充电，当恒压充电电流降至100mA以内时，应停止充电。

充电电流（mA）=0.1～1.5倍

      电池容量（如1350mAh的电池，其充电电流可控制在135～2025mA之间）。常规充电电流可选择在0.5倍电池容量左右，充电时间约为2～3小时。

2、锂电池的放电

      因锂电池的内部结构所致，放电时锂离子不能全部移向正极，必须保留一部分锂离子在负极，以保证在下次充电时锂离子能够畅通地嵌入通道。否则，电池寿命就相应缩短。为了保证石墨层中放电后留有部分锂离子，就要严格限制放电终止最低电压，也就是说锂电池不能过放电。放电终止电压通常为3.0V/节，最低不能低于2.5V/节。电池放电时间长短与电池容量、放电电流大小有关。电池放电时间（小时）=电池容量/放电电流。锂电池放电电流（mA）不应超过电池容量的3倍。（如1000mAH电池，则放电电流应严格控制在3A以内）否则会使电池损坏。

      标准地，一般锂电池的充放电公式可以定义为：

      充放电时间（分钟）=容量*1.1/电流（mA）*60

      其中，1.1代表系数；

3、锂电池保护电路

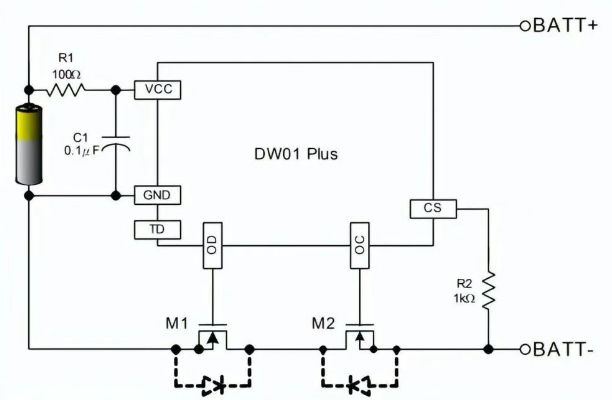

      充电保护电路，选择芯片DW01和8205的组合，可以做到短路保护，过充过放电的保护。

      该电路主要由锂电池保护专用集成电路DW01，充、放电控制MOSFET1（内含两只N
