干货之如何辨别锂电池的好坏

一、肉眼观察：从外观识破 “表里不一”

1. 看外壳细节

优质电池：外壳光滑无变形，绝缘外皮完整无破损，正负极触点干净平整，无锈迹或划痕。

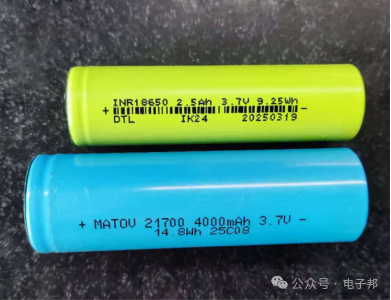

2. 查标识信息

必看参数：容量（如 3000mAh）、标称电压（3.7V）、瓦时、品牌、生产日期及认证标志（UL/CE 等）。

3. 称重量对比

同容量电池中，优质品因材料密度高更重（如 18650 电池 3000mAh 约 45g），劣质品可能轻 10%~20%。同样的容量，质量重的可能会更好一些。

二、工具测试：用数据验证真伪

1. 测电压（万用表）

优质电池：满电电压接近 4.2V（标称 3.7V），静置后电压稳定。

劣质电池：满电电压≤4.0V，静置后电压快速下降（自放电严重）。

2. 计算充电时间

 公式：理论充电时间≈容量（mAh）÷ 充电电流（mA）
例：2000mAh 电池用 1A（1000mA）充电，正常需 2 小时；若 1 小时充满，实际容量可能仅 1000mAh。

3. 负载仪测试工作时长

例：标称 2000mAh 电池，产品工作电流 1000mA，理论工作时间应为 2 小时，劣质电池可能不足 1.5 小时。

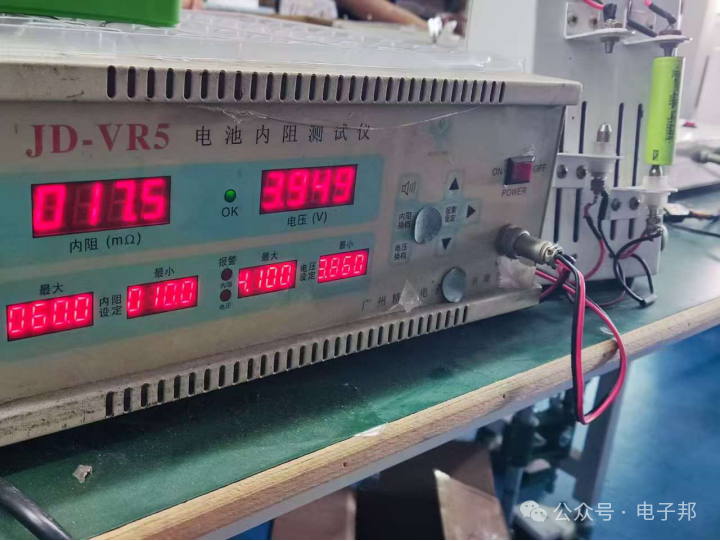

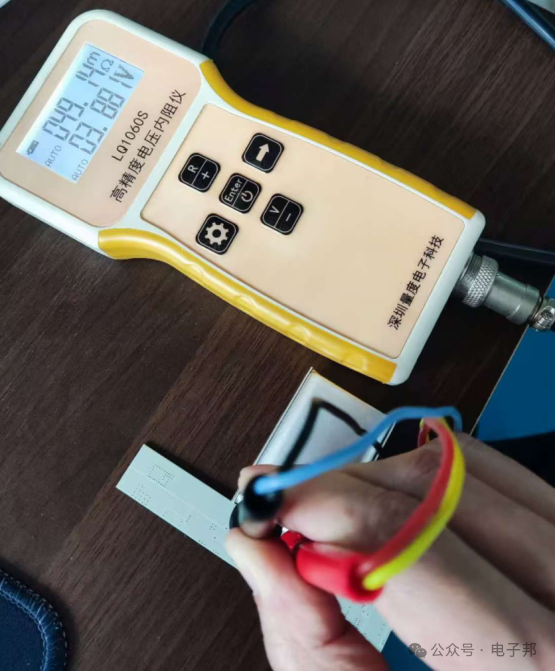

4. 内阻仪测试（核心指标）

一般消费类的普通电芯（没有组合前）的内阻≤60mΩ，普通倍率的≤30mΩ。

其实锂电池主要注意的就是电压是否稳定，容量足容，内阻是否在标准范围内。

三、锂电池常见 “雷区”：这些问题要警惕

（一）、性能问题

1. 容量衰减

表现：电池续航时间明显缩短，充满电后使用时间下降。

原因：电极材料老化、活性物质脱落、电解液分解或循环次数过多。

2. 内阻升高

表现：充电/放电时发热严重，效率降低，电压骤降。

原因：电极与电解液界面（SEI膜）增厚、材料接触不良或内部结构损坏。

例如电池出厂的内阻为60mΩ，静置两周后内阻增大为70mΩ，这是内阻增高。

3. 自放电率高

表现：静置时电量快速流失（如每月损失超过5%）。

原因：内部微短路、杂质污染或电解液不稳定。

例如电池出厂的电压为3.95V，静置两周后电压为3.8v，这是电池自放电大，会影响产品使用的时长，电池的寿命与安全等。

（二）、安全问题

1. 热失控（起火/爆炸）

表现：电池异常发热、冒烟或燃烧。

原因：过充、过放、短路、高温环境或机械损伤引发内部连锁反应（如隔膜熔化、电解液燃烧）。

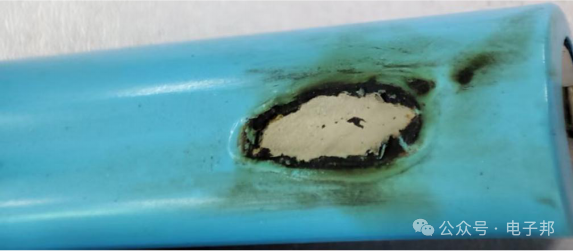

如上图电池在使用过程中造成外部短路，温度升高，导致PVC烧毁。

2. 鼓包（胀气）

表现：电池外壳膨胀变形，可能伴随漏液。

原因：电解液分解产气（如

声明： 本网站所发布文章，均来自于互联网，不代表本站观点，如有侵权，请联系删除。
