BMS系统组成

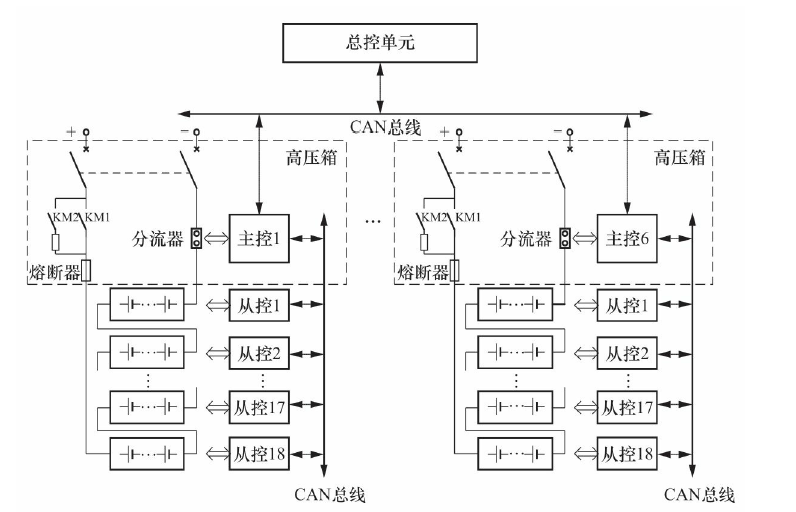

大容量电池储能站的电池管理系统，由电池单体管理单元(BMU)、电池簇管理单元(BCU)和电池堆管理单元(BAU)构成。这三个部分系统分级交互，共同实现对全站电池系统的状态监测、策略控制、告警响应、保护动作等功能。
1.BMU（电池单体管理单元）
是单只电芯的直接管理者，负责采集电芯单体信息，包括单体电压、电流、温度、内阻等，并将这些信息发送给BMU或BMU集总器。
2.BCU（电池簇管理单元）
是多个电芯单体的集合，负责接收来自每个BMU的数据，并将这些数据进行汇总和处理。BCU还可以根据需要执行一些高级功能，如均衡充电和热管理。
3.BAU（电池堆管理单元）
是多个电池簇的集合，负责将来自每个BCU的数据进行汇总和处理，并执行更高级的控制策略，如电池状态评估、故障诊断和热管理等。

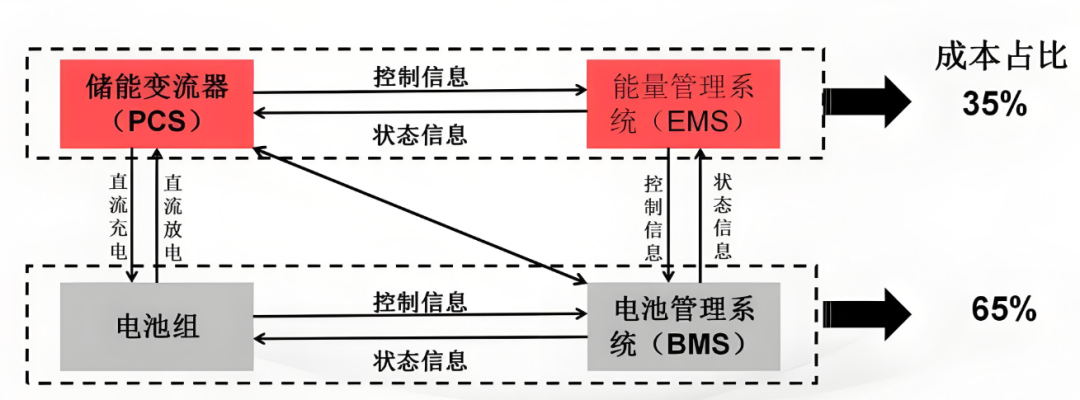

储能系统中，BMS将电池状态信息反馈给EMS和PCS。BMS负责监测、评估、保护电池；EMS负责数据采集、网络监控和能量调度；PCS控制电池充放电。BMS是储能电池系统的核心子系统之一，防止过充过放，延长电池寿命。
