储能系统

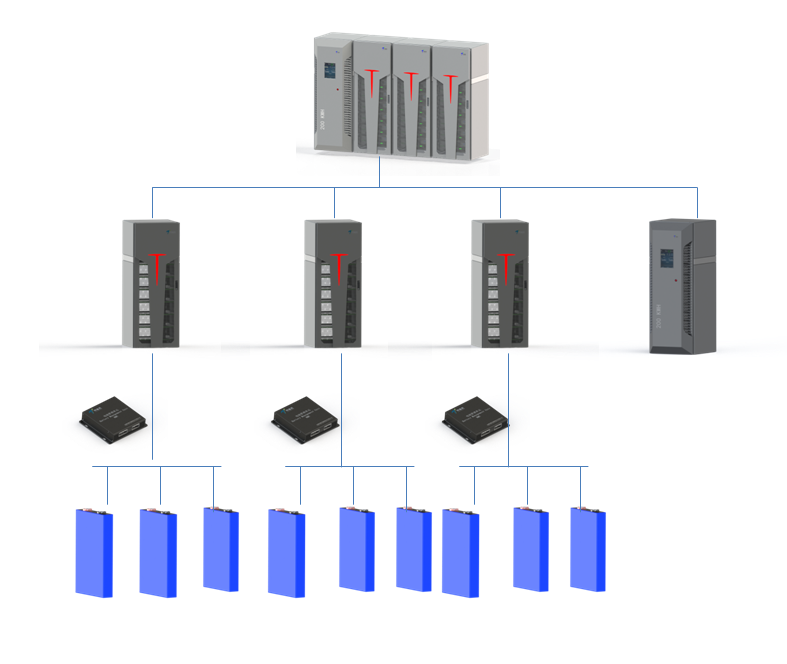

储能系统原理图 储能系统结构图 PCS-储能双向变流器

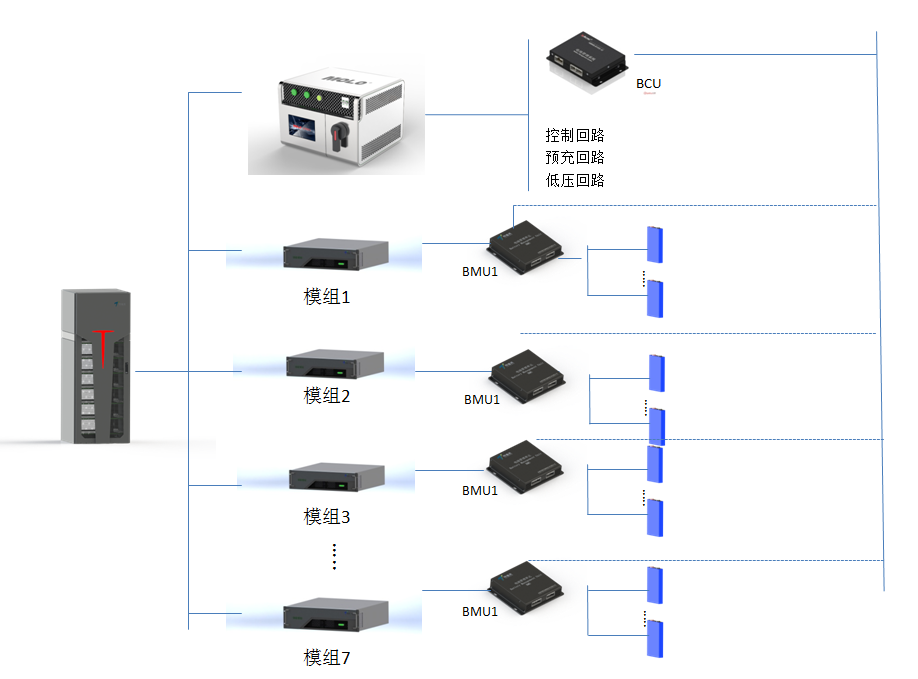

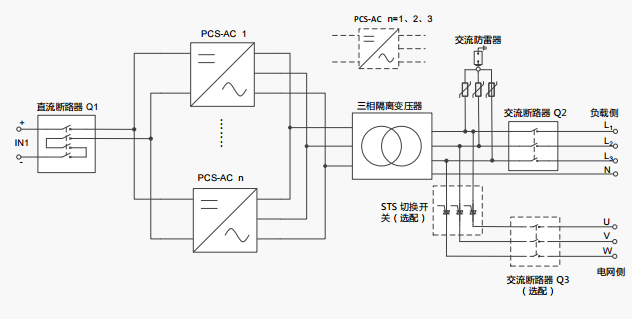

定义 储能变流器是一种专用于储能系统中的大功率交直流双向变流装置。 性能特点 ①主功率回路采用高可靠性智能功率模块，结合高效的矢量控制算法，实现有功、无功的解耦控制； ②功率因素连续可调，在容量范围内可以输出无功功率，实现系统无功补偿； ③在能量管理系统的调度下，主动参与电网的调峰，实现对负荷的“削峰填谷”和平抑新能源并网功率波动，降低对主电网的影响； ④支持并网和离网双模式运行，采用先进孤岛检测技术，可实现并网与离网状态的自动无缝切换； ⑤可接入多种类型储能电池，支持混合储能控制，实现储能电站一体化控制技术。 PCS原理图 电池系统结构 储能模组 性能特点 安全性能好、使用寿命长、比能量高； 标准化、模块化设计，保证一致性； 通过CAN、485等多种通讯接口查看模组数据; 可选强制风冷、水冷等多种冷却模式。 产品参数 额定能量：7.68Kwh 额定充放电功率：3.84KW 最大充放电功率：7.68KW 循环寿命：5000次 充电温度：0～50℃ 放电温度：-20～60℃ 储存温度：-20～45℃ 散热方式：风冷与液冷（客户选择） 外形尺寸:482mm（宽）×136mm（高）×400mm（深） 电池管理系统

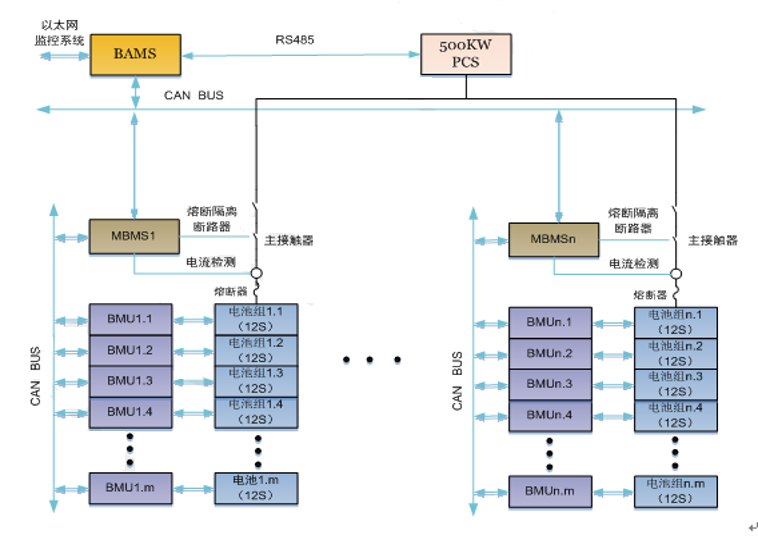

定义 储能变流器是一种专用于储能系统中的大功率交直流双向变流装置。 性能特点 ①主功率回路采用高可靠性智能功率模块，结合高效的矢量控制算法，实现有功、无功的解耦控制； ②功率因素连续可调，在容量范围内可以输出无功功率，实现系统无功补偿； ③在能量管理系统的调度下，主动参与电网的调峰，实现对负荷的“削峰填谷”和平抑新能源并网功率波动，降低对主电网的影响； ④支持并网和离网双模式运行，采用先进孤岛检测技术，可实现并网与离网状态的自动无缝切换； ⑤可接入多种类型储能电池，支持混合储能控制，实现储能电站一体化控制技术。 电池管理系统原理图 电芯

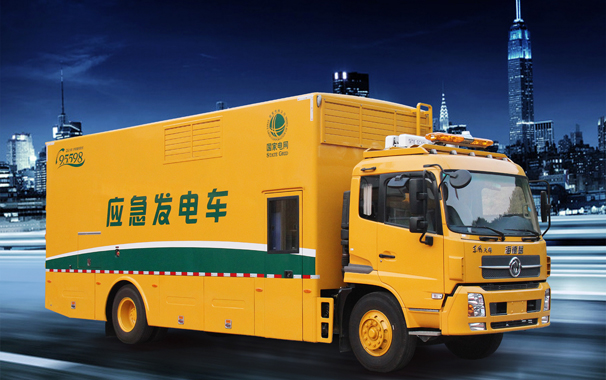

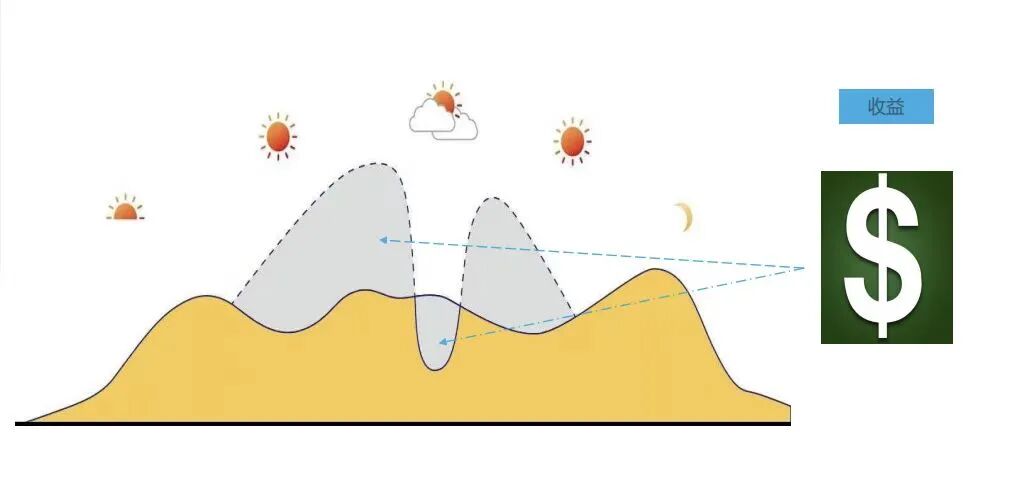

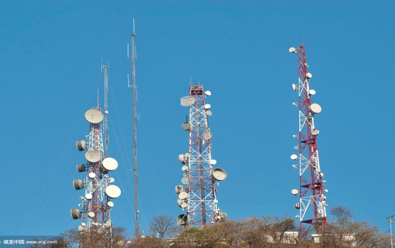

规格型号：方形铝壳磷酸铁锂电池（2965135）； 标称电压：3.2V； 标称容量：75Ah； 重量：1.8KG； 电芯重量比能量：>=140Wh/kg； 体积比能量：>=360Wh/L； 工作温度范围：充电0℃～45℃，放电放电-40℃～60℃； 储存温度范围：-20℃～60℃； 最大持续电流倍率：充电3C,放电5C； 工作电压范围：2.5V~3.65V； 循环寿命：>=5000次 发电侧、电网侧、用电侧 发电侧和电网侧 为减少弃风、弃光和弃水，提高能量转换效率，平衡峰谷功率负荷，保证电网安全可靠运行，需配置一定量的储能系统。 用电侧 解决电力峰谷负荷：随着我国经济的不断发展，电力负荷波动越来越大，为保证电网安全可靠运行，目前而言，储能系统是解决电力峰谷负荷的最佳方案。 应用领域场景 随着城市建设的高速发展，商业中心日益增多，用电量和用电可靠性需求日益增加，不仅给电网安全运行带来了巨大压力，用电高峰期的限电也会给社会造成极大影响，通过大规模推广储能系统，不仅能保障电网安全稳定运行，还能为客户带来安全用电保障和客观的经济效益。 大型商业广场 数据中心 应急发电车 通讯基站 边防哨所 家庭住宅 应用功能 发电侧：减少弃电量，提高清洁能源使用效率； 电网侧：调峰调频，提高电网安全运行水平； 用户侧：降低用电成本，提高用电可靠性。 效益 社会效益 推动智慧能源及能源互联网建设，推进能源生产与消费模式革命； 提高能源利用效率，减少化石能源消费比重，改善大气环境； 保障电网运行的稳定性和可靠性，改善电能质量。 经济效益 延缓电网升级改造时间，提高电力资产利用率； 提高新能源发电企业的能源转换效率； 电力辅助服务：削峰填谷、负荷跟踪和调频。
声明： 本网站所发布文章，均来自于互联网，不代表本站观点，如有侵权，请联系删除。
下一篇：必读！储能系统基础知识
能量密度：125-160Wh/kg
充放电能力：5-10C（20-80%DOD）
温度范围：-40℃—65℃
自耗电：≤3%/月
过充电、过放电、针刺、 挤压、短路、
撞击、高温、枪击时电池不燃烧、爆炸。
动力电池循环寿命不低于2000次，
80%容量保持率；
电池管理系统可靠、稳定、适应性 强，
符合国军标要求。
