行业背景

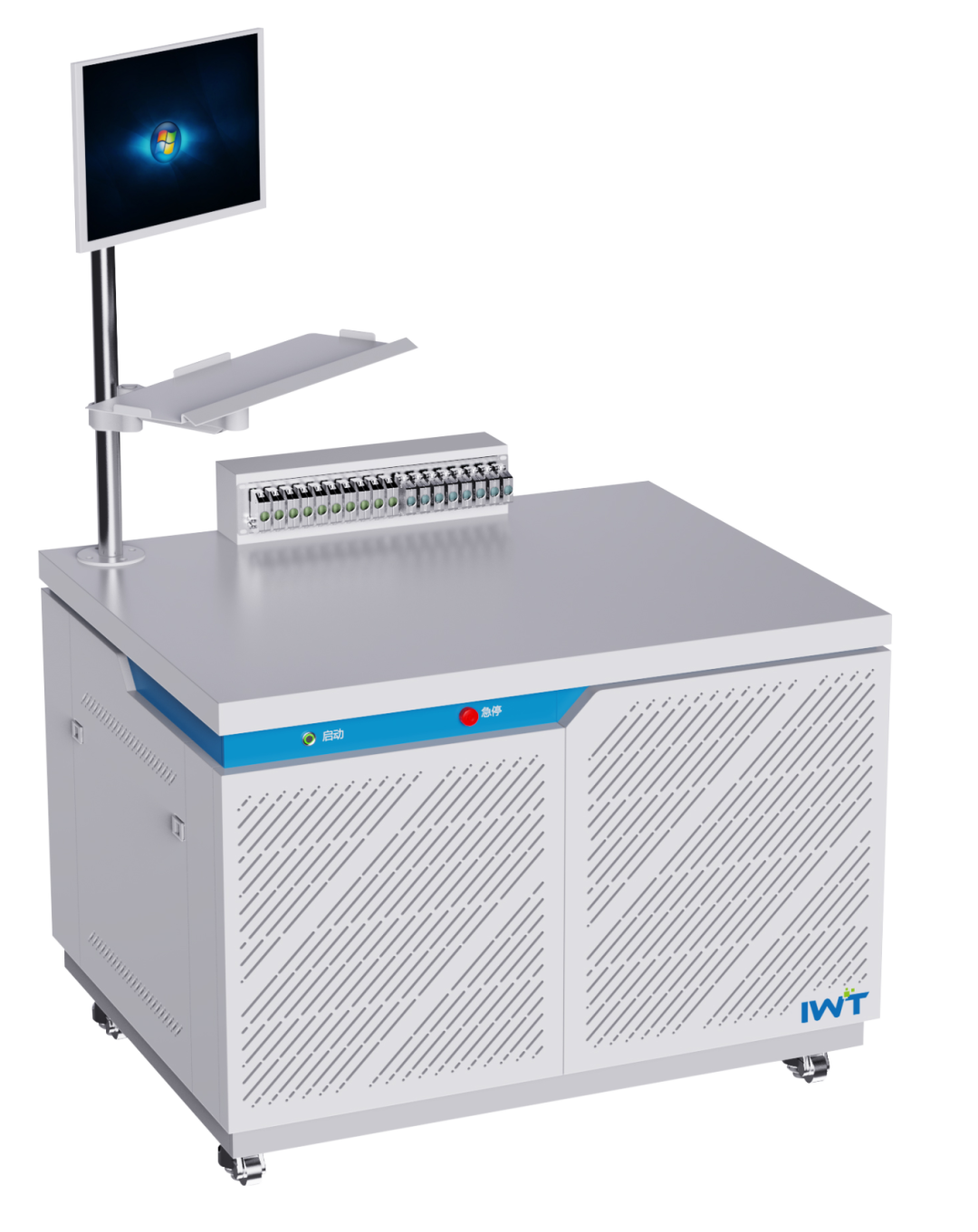

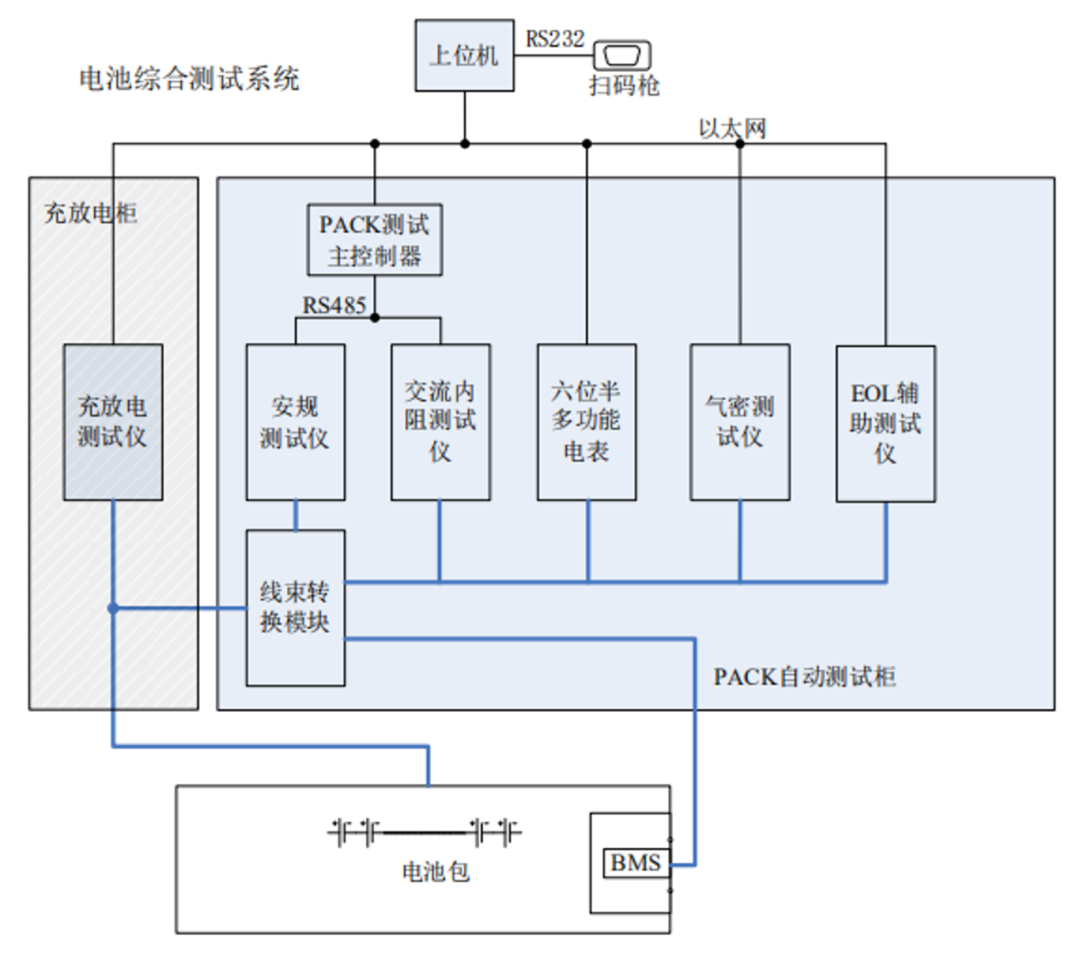

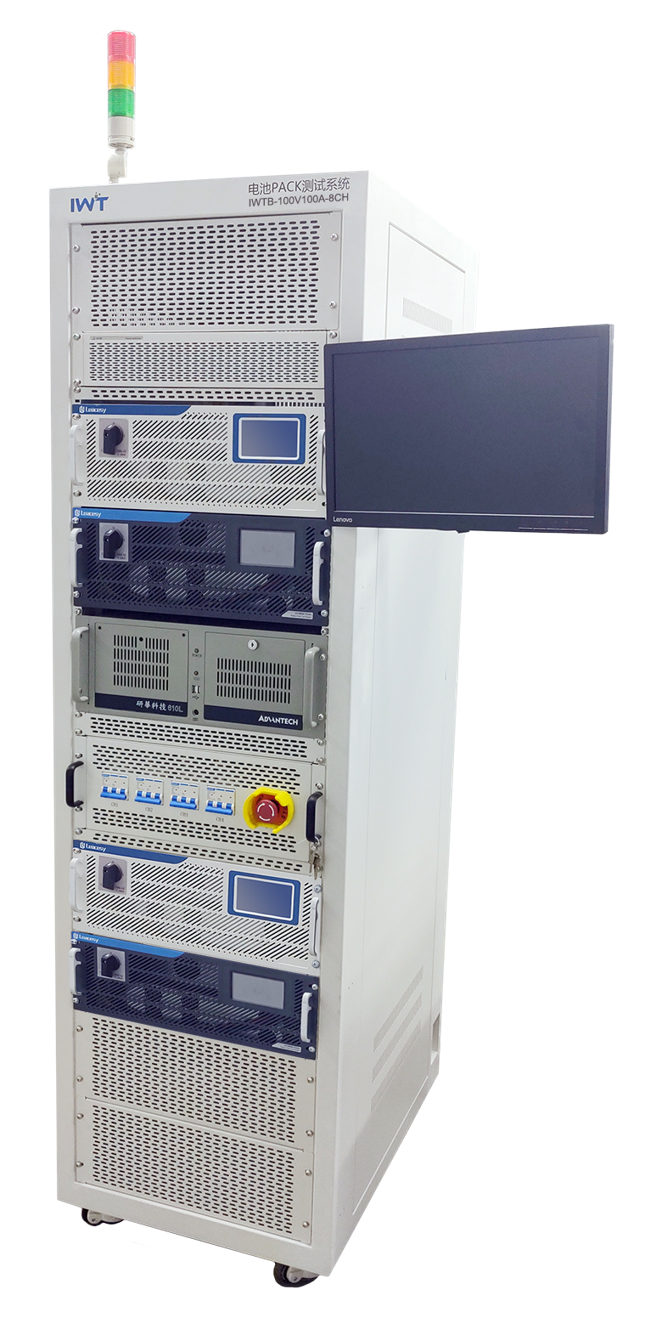

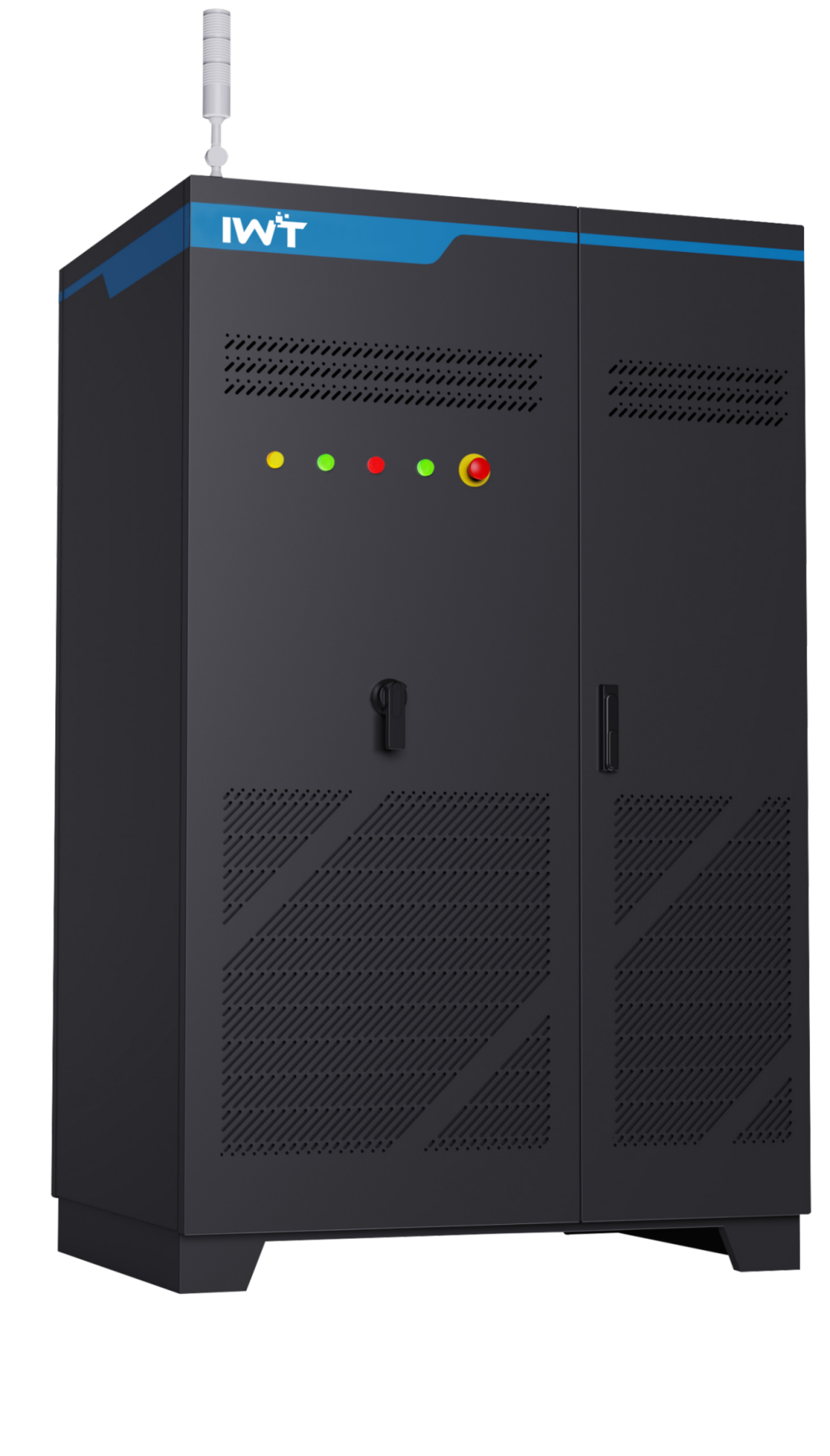

作为电动汽车三大核心部件之一，电池的性能和安全性至关重要，在实际产品电池模组（Module）和电池包（Pack）的生产过程中需要进行全面而系统的测试，包括但不限于电性能测试、安全性测试、通讯测试和循环寿命测试等。这些测试确保了产品在各项指标上符合设计要求，保障其在实际应用中安全可靠。 随着电动汽车的普及，车用动力电池的相关标准越来越严格，这些标准不仅规定了动力电池的基本性能要求，还对其测试方法进行了详细规定。 GB 38031—2020 电动汽车用动力蓄电池安全要求 GB/T 31467-2023 电动汽车用锂离子动力电池包和系统电性能试验方法 GB/T 31484-2015 电动汽车用动力蓄电池循环寿命要求机试验方法 GB/T 31486-2015 电动汽车用动力蓄电池电性能要求及试验方法 卓讯达结合多年新能源大三电测试经验，推出中功率回馈型充放电测试系统、大功率回馈型充放电测试系统、电池包EOL下线测试系统，为各类电池模组和电池包的研发、生产、测试提供安全高效的解决方案。 测试项目：循环寿命测试、容量测试、充电和放电测试、充放电效率测试、过充和过放测试、深度放电实验，HPPC试验，DCR测试、回馈老化。 项目 参数 输入电压（内置隔离变压器 ) 380VAC(342VAC~437VAC) 单通道电压 0~100V/0~150V 单通道电流 0~30A/0~60A/0~100A/0~200A 精度 ±0.05%F.S. 分辨率 1mV, 1mA 电流响应时间 ＜10ms （10%~90%F.S.） 数据记录条件 时间≥10ms，电压≥1mV，电流≥1mA 拓展模式 支持通道并联，满足倍率或更大电流测试 通讯方式 LAN 单体电压(选配辅助通道) 0~5VDC, 精度±0.05%F.S. 温度监测(选配辅助通道) -40°C~125°C，精度±1°C 电网侧保护 欠压、过压、过流、短路、缺相保护报警 电池侧保护 欠压、过压、过流、短路、极性反接保护报警 功率因数 0.99 电流谐波 ＜4% 设备噪声 ＜70dB 防护等级 IP20 冷却方式 风冷 尺寸（宽×深×高） 750mm×850mm×1850mm 第三方设备集成 支持自动恒温箱，自动化生产线等第三方设备集成控制 软件定制化开发 用户界面，用户MES系统对接，用户数据上云等 300V/400V/500V/600V/ 750V/800V/900V/1000V/2000V 测试项目：循环寿命试验、标准工况模拟测试、容量试验、充/放电特性试验、荷电保持能力试验、过充、过放承受能力试验、单体电压一致性特性试验。 指标项目 指标参数 输入电压（内置隔离变压器） 380VAC(342VAC~437VAC) 单通道电压 30~300V/400V/500V/600V/750V/40~800V/50~900V/1000V/2000V 单通道电流 0~100A/0~150A/0~200A/0~300A 精度 ±0.05%F.S. 分辨率 1mV, 1mA 电流响应时间 ＜10ms(10%~90%F.S.) 数据记录条件 时间≥10ms，电压≥1mV，电流≥1mA 拓展模式 支持通道并联 通讯方式 LAN、CAN2.0 单体电压(选配辅助通道) 0~5VDC, 精度±0.05%F.S. 温度监测(选配辅助通道) -40°C~125°C，精度±1°C 电网侧保护 欠压、过压、过流、短路、缺相保护报警 电池侧保护 欠压、过压、过流、短路、极性反接保护报警 功率因数 0.99 电流谐波 ＜4% 设备噪声 ＜70dB 防护等级 IP20 冷却方式 风冷 尺寸（宽×深×高） 600*800*1900mm（单柜）/1700*850*1900mm（双柜) 第三方设备集成 支持自动恒温箱，自动化生产线等第三方设备集成控制 软件定制化开发 用户界面，用户MES系统对接，用户数据上云等 测试项目：电池包BMS采样、充电模式测试、静态电流检、BMS绝缘检测、高压互锁检测、接地/加热电阻检测、继电器功能检测、加热电阻检测、CAN终端检测。 ▲架构说明 主要特点： 配置灵活，支持多种测试仪器设备集成； 测试项目和测试程序可编辑和灵活配置； 测试数据和测试报告上传 MES 系统或服务器； 电流回读最高分辨率为100nA，精准测量静态电流功耗； 温度模拟板卡可选电阻可选范围：0Ω（短路）~10MΩ； 温度模拟板卡控制电路与可编程电阻完全隔离； 采用通用型接插线端子，可快速更换被测品； 通过软件控制，支持一键启动测试，支持条码扫码启动； 对电池组/包全部测试项目进行一站式自动化综合测试； 测试过程简单方便、高效，降低人力投入成本； 有效防止人为操作错误，尤其是动力电池包高电压、大容量电池测试过程中，防止人为误操作而带来的安全隐患； 具有消防/急停保护功能，以便紧急情况下停止测试关闭系统进行保护； 具有声光和通讯告警功能，方便测试人员第一时间得知测试过程信息。 卓讯达自研回馈型充放电测试系统和电池包EOL下线测试系统，具有高精度、高效率、高集成度、模块化设计、通道隔离、快速响应无过冲、内置采集分析系统、能够模拟电池内阻与放电特性曲线、采用双向变换拓扑结构、可实现双向变换等优势，可为电动汽车用动力电池提供一个安全、稳定、灵活、便捷的测试平台。 CONCLUDING 未来，电池测试行业将朝着智能化、模块化、高精度和高效能的方向发展。卓讯达将加大研发投入，紧跟电池技术不断进步带来的需求变化，为您提供高效且具有前瞻性的定制解决方案。
