GB/T35590：2017移动电源测试方法解析

最近事情多而且繁杂，没有耐心的整理标准的心，一篇文章来来回回整了几周，总算是完成了。

我感觉GB/T35590真的是一份好标准，清晰明了，简单易懂。所以分享给大家。希望大家看的开心，慢慢的每天比前一天懂的多些。

一、适用范围

适用于便携式数字设备用的输入电压不大于250V，输出直流电压不大于60V,单端口输出电流不大于5A，采用有线输出方式的移动电源。

由电池或电池组、相应的电路及外壳组合而成，可以提供稳定直流输出的非固定式电源系统，并且不超过18kg的预定可由使用人员携带的电源。

二、标识

1、移动电源名称、型号；

2、制造商名称、商标或识别标志；

3、额定输入电压及电流、额定输出电压及电流

4、额定容量

5、电池或电池组种类及额定能量

6、多输出端口，需标识同档输出电压的总电流值，并且在每个输出端口附近标上该端口的额定输出电压和电流。

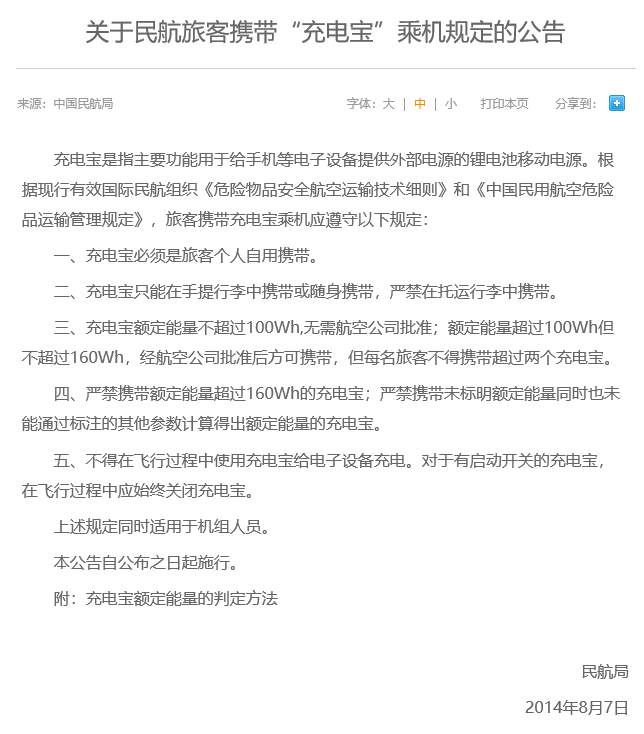

时常出差的朋友们要注意，充电宝尽量不要太大噢。

三、测试方法

5.5 电性能

5.5.1 充电方法

在环境温度23±2℃的条件下，以1.0Iout（额定输出电流）电流放电至截止，再以移动电源要求的额定输入电压Uin充电，直到状态指示显示充满。

5.5.2 有效输出容量

5.5.2.1 常温下的有效输出容量

有效输出容量不低于额定容量，移动电源外观应无明显变形，且应不爆炸、不泄气、不起火、不漏液、不破裂。可以进行3次。

试验条件：

5.5.2.2 低温下的有效输出容量

有效输出容量不低于额定容量的60%，移动电源外观应无明显变形，且应不爆炸、不泄气、不起火、不漏液、不破裂。测试完室温放置2H观察。

试验条件：

5.5.2.3 高温下的有效输出容量

有效输出容量不低于额定容量的，移动电源外观应无明显变形，且应不爆炸、不泄气、不起火、不漏液、不破裂。测试完室温放置2H观察。

试验条件：

5.5.3 容量保持能力

移动电源的有效输出容量应不低于额定容量的80%。

试验条件：

5.5.4 循环寿命

移动电源循环寿命应不低于300次。

试验条件：

5.5.5 转换效率

移动电源转换效率应符合制造商移动电源使用说明的明示值，如无明示则应不低于80%。

试验方法：
按5.5.1规定充电结束后，在23±2℃的环境温度下放置0.5h~1h，然后再相同的环境温度条件下，以1.0Iout电流放电至截止，测量累积输出放电能量E1即为有效输出能量。

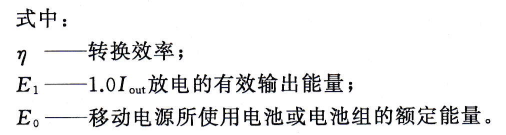

有效输出能量与电池或电池组的额定能量的比值，按以下公式计算：

5.5.6 输出电压

实际输出电压应在Uout士5%偏差范围内。

试验方法：

按5.5.1规定充电结束后，输出端口按1.0Iout 放电,放置10 min后测量输出端口的电压。

试验条件：

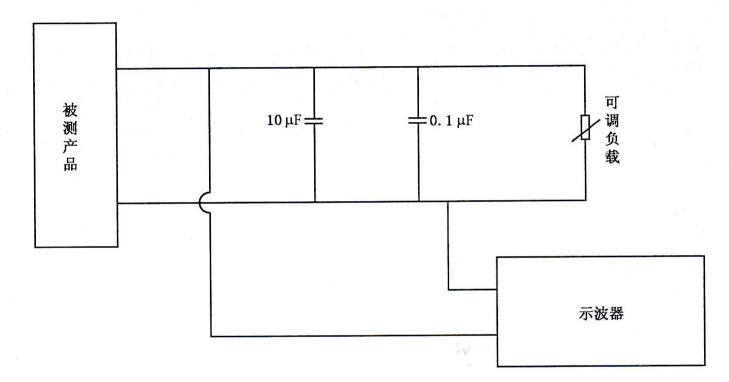

5.5.7 纹波和杂讯

输出电压纹波和杂讯(峰-峰值)应不大于200mV。

试验方法：

按5.5.1规定充电结束后，输出端口按1.0Iout放电，放置10min后测量输出端口的纹波和杂讯。

2、直流电源适应能力试验

调节直接电源电压，使其在额定输入电压值的±5%偏差内，对受试样品进行试验，试验过程中检查移动电源充电功能。

5.6 安全保护功能

5.6.1 过充电保护

在过充电情况下，移动电源应启动保护，且应不爆炸、不泄气、不起火、不漏液。

测试方法：

按5.5.1规定充电结束后，输入端口用电源持续加载8h，电源电压设定为充电限制电压1.2倍的电压值，电流设定为2.0Iin的

5.6.2 过放电保护

在过放电情况下，移动电源应启动保护，且应不爆炸、不泄气、不起火、不漏液。

测试方法：

按5.5.1规定充电结束后，以1.0Iout电流放电至移动电源保护后，在移动电源输出端外接负载，负载电阻值（单位：Ω）为额定输出电压值的6.0倍，放电7h，目测检查移动电源。
