老国标GB/T 18287-2013、新国标GB31241-2014、IEC62133-2012、IEC62133：2-2017电池热滥用各标准介绍
2
此文中，电池是Cell，电池组是Battery
电池或电池组按条款5.3.2.1进行测试前处理，处理方法如下：
1、在充电前应首先在23±2℃的环境温度下以0.2C进行放电至终止电压。2、电池或电池组可采用下列规定方法之一进行充电：
a）在23±2℃的环境温度下，以0.2C充电，当电池或电池组端电压达到充电限制电压时，改为恒压充电，直到充电电流小于或等于0.02C，最长充电时间不大于8h，停止充电。此充电制式为试验的仲裁充电方法。
b）在常温的环境温度下，以1C充电，当电池或电池组端电压达到充电限制电压时，改为恒压充电，直到充电电流小于或等于0.02C，最长充电时间不大于4h，停止充电。
电池放置于热箱中,温度以5土2℃/min的速率升温至130士2℃并保温30min。试验结束后，电池应符合4.5.2的要求。
4.5.2条款要求：
电池按规定进行试验，应不起火和不爆炸。
三、IEC62133:2-2017版中热滥用的要求如下：
测试在室温20±5℃的条件下进行
电池按第二充电程序7.1.2条款进行测试前处理：
在规定的高温或低温环境下放置1-4小时后，按制造商的规定，在上限充电温度和下限充电温度里，电芯使用上限充电电压和最大的充电电流充电，恒压充电到电流减少到0.05ItA。
把电芯放置在一个自然对流或强制对流的烘箱中，箱体温度以5士2℃/min的速率升到130士2℃，在这个温度下保持30min后停止测试。
电池按规定进行试验，应不起火和不爆炸。
四、IEC62133-2012版中热滥用的要求如下：
测试在室温20±5℃的条件下进行
电池按第二充电程序8.1.2条款进行测试前处理：

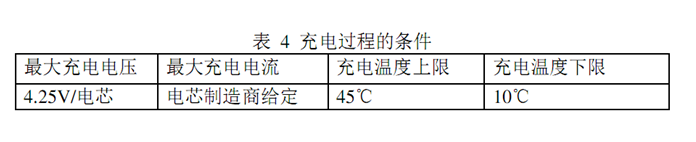

在规定的高温或低温环境下放置1-4小时后，按表4的规定，电芯使用上限充电电压和最大的充电电流充电，恒压充电到电流减少到0.05ItA。
如果电芯规定的上限或下限充电温度超过了表4规定的值，电芯应该在规定的上限温度加5℃，规定的下限温度减5℃的条件充电。
声明： 本网站所发布文章，均来自于互联网，不代表本站观点，如有侵权，请联系删除。
