锂离子电池是一种二次电池（充电电池），它主要依靠锂离子在正极和负极之间移动来工作。在充放电过程中，Li+在两个电极之间往返嵌入和脱嵌：充电时，Li+从正极脱嵌，经过电解质嵌入负极，负极处于富锂状态；放电时则相反。

PART

电池简介

锂系电池分为锂电池和锂离子电池。手机和笔记本电脑使用的都是锂离子电池，通常人们俗称其为锂电池。电池一般采用含有锂元素的材料作为电极，是现代高性能电池的代表。而真正的锂电池由于危险性大，很少应用于日常电子产品。

锂离子电池由日本索尼公司于1990年最先开发成功。它是把锂离子嵌入碳（石油焦炭和石墨）中形成负极（传统锂电池用锂或锂合金作负极）。正极材料常用LixCoO2，也用LixNiO2和LixMnO4，电解液用LiPF6+二乙烯碳酸酯（EC）+二甲基碳酸酯（DMC）。

石油焦炭和石墨作负极材料无毒，且资源充足，锂离子嵌入碳中，克服了锂的高活性，解决了传统锂电池存在的安全问题，正极LixCoO2在充、放电性能和寿命上均能达到较高水平，使成本降低，总之锂离子电池的综合性能提高了。预计21世纪锂离子电池将会占有很大的市场。

锂离子二次电池充、放电时的反应式为：

PART

电池区别

锂离子电池容易与下面两种电池混淆

锂电池：以金属锂为负极。
锂离子电池：使用非水液态有机电解质。
锂离子聚合物电池：用聚合物来凝胶化液态有机溶剂，或者直接用全固态电解质。锂离子电池一般以石墨类碳材料为负极。

PART

主要种类

根据锂离子电池所用电解质材料的不同，锂离子电池分为液态锂离子电池（Liquified Lithium-Ion Battery，简称为LIB）、凝聚态锂离子电池和聚合物锂离子电池（Polymer Lithium-Ion Battery，简称为PLB）。

3.1 液态锂离子电池

可充电锂离子电池是手机、笔记本电脑等现代数码产品中应用最广泛的电池。因此，在电池上有保护元器件或保护电路以防止昂贵的电池损坏。锂离子电池充电要求很高，要保证终止电压精度在±1%之内，各大半导体器件厂已开发出多种锂离子电池充电的IC，以保证安全、可靠、快速地充电。

主流手机搭载锂离子电池。正确地使用锂离子电池对延长电池寿命是十分重要的。它根据不同的电子产品的要求可以做成扁平长方形、圆柱形、长方形及扣式，并且有由几个电池串联并联在一起组成的电池组。锂离子电池的额定电压，因为材料的变化，一般为3.7V，磷酸铁锂正极的则为3.2V。充满电时的终止充电电压一般是4.2V，磷酸铁锂3.65V。锂离子电池的终止放电电压为2.75V～3.0V（电池厂给出工作电压范围或给出终止放电电压，各参数略有不同，一般为3.0V，磷铁为2.5V）。低于2.5V（磷酸铁锂2.0V）继续放电称为过放，过放对电池会有损害。

钴酸锂类型材料为正极的锂离子电池不适合用作大电流放电，过大电流放电时会降低放电时间（内部会产生较高的温度而损耗能量），并可能发生危险；但磷酸铁锂正极材料锂电池，可以以20C甚至更大（C是电池的容量，如C=800mAh，1C充电率即充电电流为800mA）的大电流进行充放电，特别适合电动车使用。因此电池生产工厂给出最大放电电流，在使用中应小于最大放电电流。锂离子电池对温度有一定要求，工厂给出了充电温度范围、放电温度范围及保存温度范围，过压充电会造成锂离子电池永久性损坏。锂离子电池充电电流应根据电池生产厂的建议，并要求有限流电路以免发生过流（过热）。一般常用的充电倍率为0.25C～1C。在大电流充电时往往要检测电池温度，以防止过热损坏电池或产生爆炸。

锂离子电池充电分为两个阶段：先恒流充电，到接近终止电压时改为恒压充电。例如一种800mAh容量的电池，其终止充电电压为4.2V。电池以800mA（充电率为1C）恒流充电，开始时电池电压以较大的斜率升压，当电池电压接近4.2V时，改成4.2V恒压充电，电流渐降，电压变化不大，到充电电流降为1/10-50C（各厂设定值不一，不影响使用）时，认为接近充满，可以终止充电（有的充电器到1/10C后启动定时器，过一定时间后结束充电）。

3.2 凝聚态锂离子电池

2023年4月19日，宁德时代发布凝聚态电池，能量密度最高为500Wh/kg，2023年内具备量产能力。

PART

工作原理

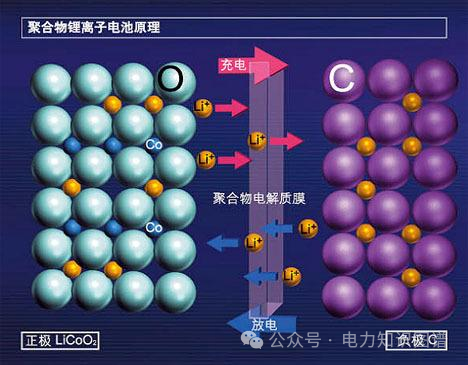

锂离子电池以碳素材料为负极，以含锂的化合物作正极，没有金属锂存在，只有锂离子，这就是锂离子电池。锂离子电池是指以锂离子嵌入化合物为正极材料电池的总称。锂离子电池的充放电过程，就是锂离子的嵌入和脱嵌过程。在锂离子的嵌入和脱嵌过程中，同时伴随着与锂离子等当量电子的嵌入和脱嵌（习惯上正极用嵌入或脱嵌表示，而负极用插入或脱插表示）。在充放电过程中，锂离子在正、负极之间往返嵌入/脱嵌和插入/脱插，被形象地称为“摇椅电池”。

当对电池进行充电时，电池的正极上有锂离子生成，生成的锂离子经过电解液运动到负极。而作为负极的碳呈层状结构，它有很多微孔，达到负极的锂离子就嵌入到碳层的微孔中，嵌入的锂离子越多，充电容量越高。同样，当对电池进行放电时（即我们使用电池的过程），嵌在负极碳层中的锂离子脱出，又运动回正极。回正极的锂离子越多，放电容量越高。

一般锂电池充电电流设定在0.2C至1C之间，电流越大，充电越快，同时电池发热也越大。而且，过大的电流充电，容量不够满，因为电池内部的电化学反应需要时间。就跟倒啤酒一样，倒太快的话会产生泡沫，反而不满。

PART

组成部分

钢壳/铝壳/圆柱/软包装系列

正极：活性物质一般为锰酸锂或者钴酸锂，镍钴锰酸锂材料，电动自行车则普遍用镍钴锰酸锂（俗称三元）或者三元+少量锰酸锂，纯的锰酸锂和磷酸铁锂则由于体积大、性能不好或成本高而逐渐淡出。导电集流体使用厚度10-20微米的电解铝箔。
隔膜：一种经特殊成型的高分子薄膜，薄膜有微孔结构，可以让锂离子自由通过，而电子不能通过。
负极：活性物质为石墨，或近似石墨结构的碳，导电集流体使用厚度7-15微米的电解铜箔。
机电解液：溶解有六氟磷酸锂的碳酸酯类溶剂，聚合物的则使用凝胶状电解液。
电池外壳：分为钢壳（方型很少使用）、铝壳、镀镍铁壳（圆柱电池使用）、铝塑膜（软包装）等，还有电池的盖帽，也是电池的正负极引出端。

PART

电池组成

和所有化学电池一样，锂离子电池也由三个部分组成：正极、负极和电解质。电极材料都是锂离子可以嵌入（插入）/脱嵌（脱插）的。

6.1 正极材料

1) 正极材料

可选的正极材料很多，主流产品多采用锂铁磷酸盐。不同的正极材料对照：

正极材料	平均输出电压	能量密度
LiCoO2	3.7 V	140 mAh/g
Li2MnO3	3.7 V	100 mAh/g
LiFePO4	3.2 V	130 mAh/g
Li2FePO4F	3.6 V	115 mAh/g

2) 正极反应

放电时锂离子嵌入，充电时锂离子脱嵌。

充电时：LiFePO4→ Li1-xFePO4 + xLi ++ xe-
放电时：Li1-xFePO4+ xLi ++ xe- →LiFePO4

6.2 负极材料

1) 负极材料

多采用石墨。新的研究发现钛酸盐可能是更好的材料。负极反应：充电时锂离子插入，放电时锂离子脱插。

充电时：xLi++ xe-+ 6C →LixC6
放电时：LixC6→ xLi++ xe-+ 6C

大体分为以下几种：

碳负极材料：实际用于锂离子电池的负极材料基本上都是碳素材料，如人工石墨、天然石墨、中间相碳微球、石油焦、碳纤维、热解树脂碳等。
锡基负极材料：锡基负极材料可分为锡的氧化物和锡基复合氧化物两种。氧化物是指各种价态金属锡的氧化物。没有商业化产品。
含锂过渡金属氮化物负极材料：没有商业化产品。
合金类负极材料：包括锡基合金、硅基合金、锗基合金、铝基合金、锑基合金、镁基合金和其它合金，没有商业化产品。
纳米级负极材料：纳米碳管、纳米合金材料。
纳米材料是纳米氧化物材料：根据2009年锂电池新能源行业的市场发展最新动向，诸多公司已经开始使用纳米氧化钛和纳米氧化硅添加在以前传统的石墨，锡氧化物，纳米碳管里面，极大地提高锂电池的充放电量和充放电次数。

6.3 电解质

溶质：常采用锂盐，如高氯酸锂（LiClO4）、六氟磷酸锂（LiPF6）、四氟硼酸锂（LiBF4）。
溶剂：由于电池的工作电压远高于水的分解电压，因此锂离子电池常采用有机溶剂，如乙醚、乙烯碳酸酯、丙烯碳酸酯、二乙基碳酸酯等。有机溶剂常常在充电时破坏石墨的结构，导致其剥脱，并在其表面形成固体电解质膜（solid electrolyte interphase，SEI）导致电极钝化。有机溶剂还带来易燃、易爆等安全性问题。

6.4 导电涂层

电池涂碳铝箔（导电涂层）

涂碳铝箔在锂离子电池应用中的优势

抑制电池极化，减少热效应，提高倍率性能；
降低电池内阻，并明显降低了循环过程的动态内阻增幅；
高一致性，增加电池的循环寿命；
高活性物质与集流体的粘附力，降低极片制造成本；
保护集流体不被电解液腐蚀；
改善磷酸铁锂、钛酸锂材料的加工性能。

利用功能涂层对电池导电基材进行表面处理是一项突破性的技术创新，覆碳铝箔/铜箔就是将分散好的纳米导电石墨和碳包覆粒，均匀、细腻地涂覆在铝箔/铜箔上。它能提供极佳的静态导电性能，收集活性物质的微电流，从而可以大幅度降低正/负极材料和集流之间的接触电阻，并能提高两者之间的附着能力，可减少粘结剂的使用量，进而使电池的整体性能产生显著的提升。涂层分水性（水剂体系）和油性（有机溶剂体系）两种类型。

PART

优缺点

7.1 优点

电压高：单体电池的工作电压高达3.7-3.8V（磷酸铁锂的是3.2V），是Ni-Cd、Ni-MH电池的3倍。
比能量大：能达到的实际比能量为555Wh/kg左右，即材料能达到150mAh/g以上的比容量（3-4倍于Ni-Cd，2-3倍于Ni-MH），已接近于其理论值的约88%。
循环寿命长：一般均可达到500次以上，甚至1000次以上，磷酸铁锂的可以达到8000次。对于小电流放电的电器,电池的使用期限，将倍增电器的竞争力。
安全性能好：无公害，无记忆效应。作为Li-ion前身的锂电池，因金属锂易形成枝晶发生短路，缩减了其应用领域：Li-ion中不含镉、铅、汞等对环境有污染的元素；部分工艺（如烧结式）的Ni-Cd电池存在的一大弊病为“记忆效应”，严重束缚电池的使用，但Li-ion根本不存在这方面的问题。
自放电小：室温下充满电的Li-ion储存1个月后的自放电率为2%左右，大大低于Ni-Cd的25-30%，Ni-MH的30-35%。
快速充电：1C充电30分钟容量可以达到标称容量的80%以上，磷铁电池可以达到10分钟充电到标称容量的90%。
工作温度：工作温度为-25~45°C，随着电解液和正极的改进，期望能扩宽到-40~70°C。
