单兵系统综述(附5G单兵图传设备/防爆布控球)

什么叫单兵系统？单兵是什么？

通常，在日常工作中，随时需要派遣人员前往事发现场应急处置突发事件，前往现场的工作人员需要随身携带或配备手持终端设备，将现场动态实时的视频及音频信息记录下来并通过5G/4G或WIFI无线网络信号实时回传到后台应急指挥中心。

设备具有实时视频、对讲、实时定位、一键SOS紧急呼叫等功能，有效解决了现场突发情况出现的时取证难的问题，同时也方便中心会商研判从而精准的远程应急指挥调度人力物力，达到快速应急处突、合理处置。

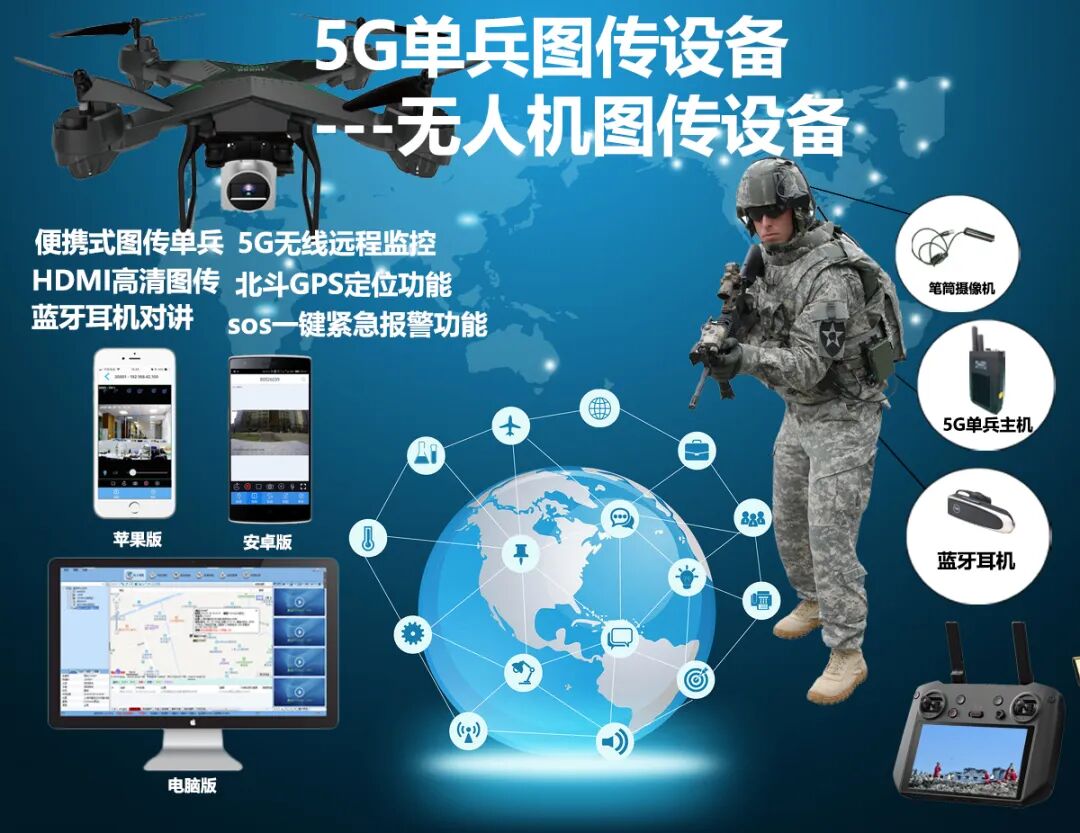

因其特点类似于作战单兵必备的工具，故称单兵图传设备，因其具有HDMI高清图像的5G传输功能，又称5G单兵图传设备，又名无人机5G图传设备。

可当作单兵记录仪、取证仪、执法取证系统应用于现场勘察记录，如应急、边防、公安、巡警、交警、城管、法院、工商等政府单位的现场执法取证记录设备。

一、便携式5G单兵图传设备

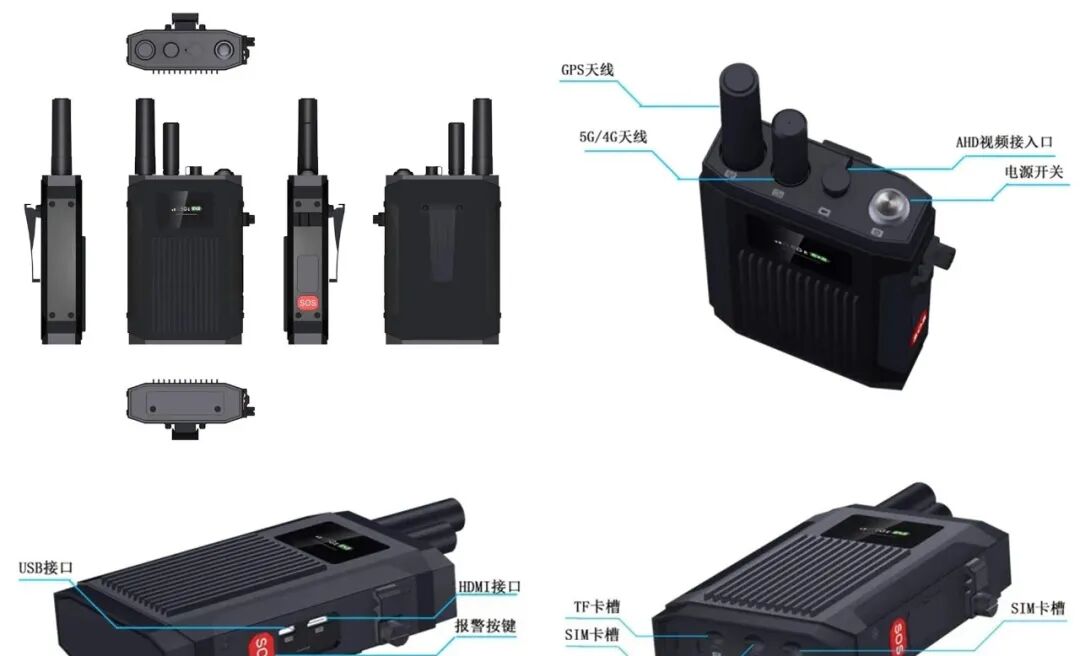

结构细节

基本参数

亮点描述

1、整体结构：一体化设计，集成音视频硬件编码、5G/4G网络、GPS&北斗、存储、锂电池等模块。专业的视频编码设备，非Android手机类产品，支持摄像机的快速安装，可通过HDMI输入接口与无人机、DV摄像机完美组合使用。

2、无线网络：支持2张SIM卡，全网通5G无线网络，向下兼容 4G/3G 网络，支持WiFi，可WiFi Client连接模式，也可WiFi AP热点模式，方便现场提供路由功能给电脑实现无线上网服务；

3、视频特性：支持1080P、720P、CIF，帧率5~30帧可选；

4、编码协议：视频编码支持H.264、H.265，音频编码支持G.711、G.726或AAC；

5、视频接口：4芯M6航空头插孔式摄像机（AHD摄像头接入），并有1×HDMI输入，可外接DV摄像机、无人机遥控器等高清视频源接入；

6、音频接口：蓝牙输入，或1×HDMI输入，内置蓝牙，支持蓝牙耳机连接；

7、录像存储：支持MicroSD卡存储，单卡最大存储容量≥256G，支持循环录像, 镜像录像；并支持TF卡导入或导出设备的配置内容，方便配置多台设备；

8、卫星定位：内置北斗&GPS模块，支持GPS和北斗双模定位，定位信息以OSD方式上报；

9、SOS功能：具有一键SOS紧急报警功能，按住SOS键1秒后，单兵能主动把现场的视频及音频主动上传到指挥中心，达成警情主动上报中心，中心软件弹窗并以警报声音发出提醒，使值班人员由被动监控变为主动值守；

10、集群对讲功能：通过集群软件可实现PTT语音集群功能，可编组实现同组内多个设备相互进行语音对讲；

11、网络接口：1×4G全网通，1×5G全网通，1×WIFI，支持1×10/100M以太网口（可由USB接口转出）；

12、其他接口：1×TF卡卡槽，1×SIM卡双卡槽，1×USB，快充1×Type-C接口；1×2.5耳机接口；

13、供电方式：通过Type-C接口外接适配器，并内置锂电池，续航时间≥8h；

14、状态显示：具有OLED显示屏，强光下可清晰的看清所显示的内容，可显示多种设备状态信息（经纬度、蓝牙、WIFI、5G网络状态、电池容量、时间、TF卡存储状态、上下线状态等），可实现屏保功能；

15、平台软件：提供配套的CMSV电脑端软件，支持IOS、Android、鸿蒙OS手机端软件；

16、兼容性要求：可提供SDK或API接口支持二次开发对接，可支持GB/T 28181协议，能够被第三方综合管理平台兼容或智能指挥系统调用，指挥中心可实时调度视频，发起语音对讲，获取定位信息；

17、工作温度：-20℃~+60℃；

18、防护等级：IP65（待认证确定）

19、配件：便携式手提箱，腰包，充电器，UBS网口，超细弹簧HDMI线。（待定）

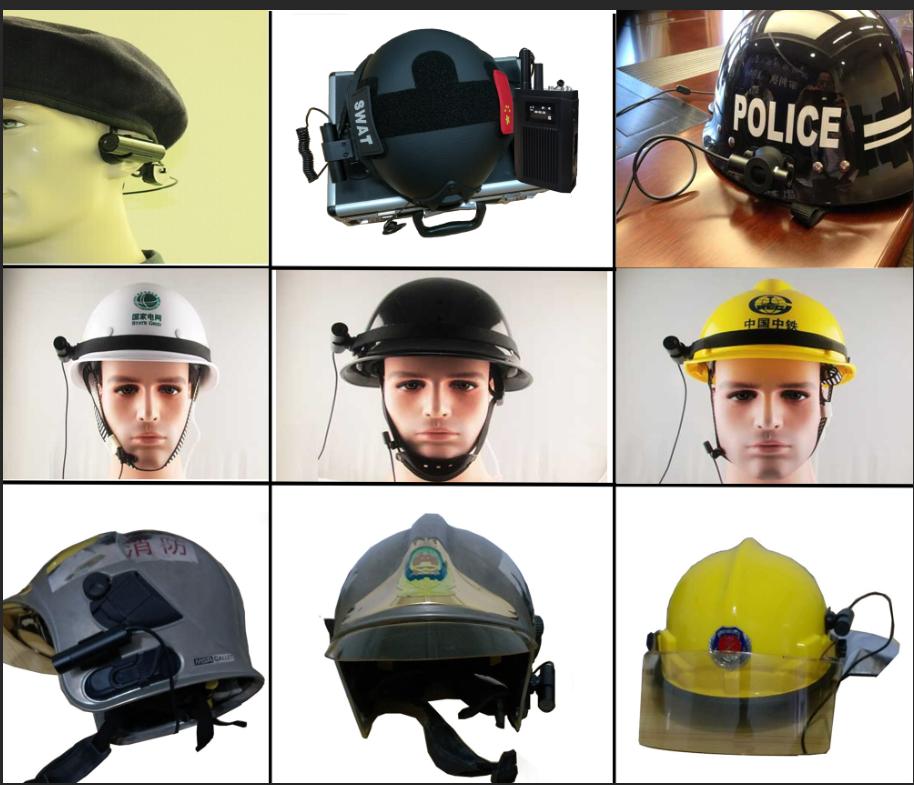

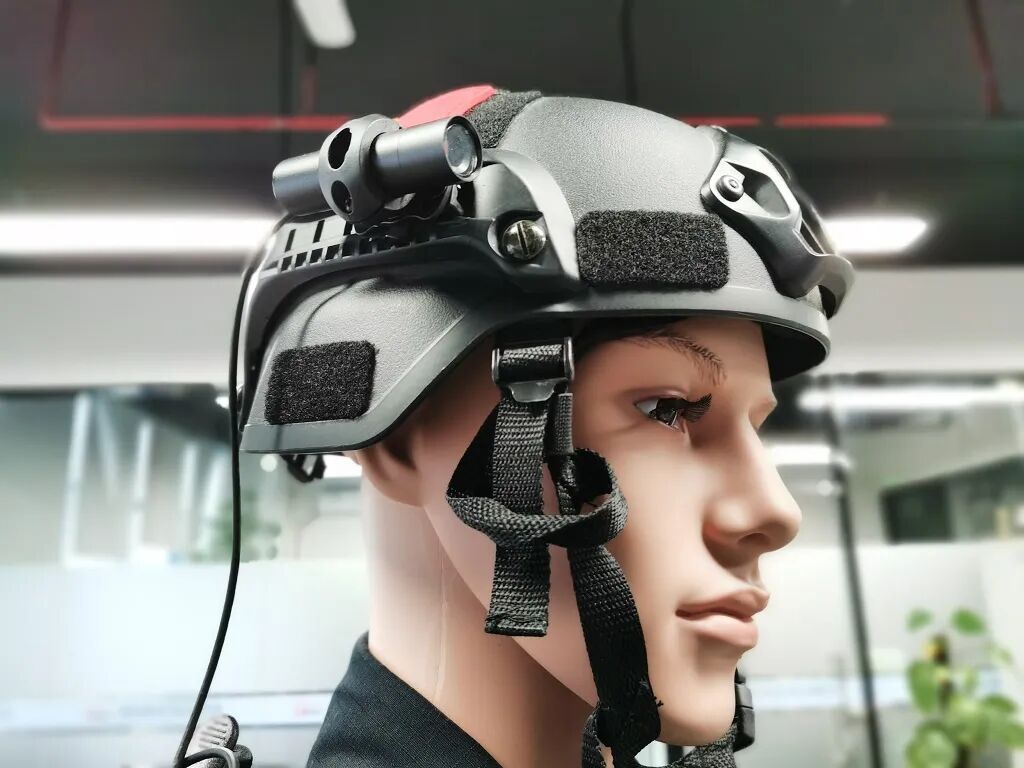

连接示意

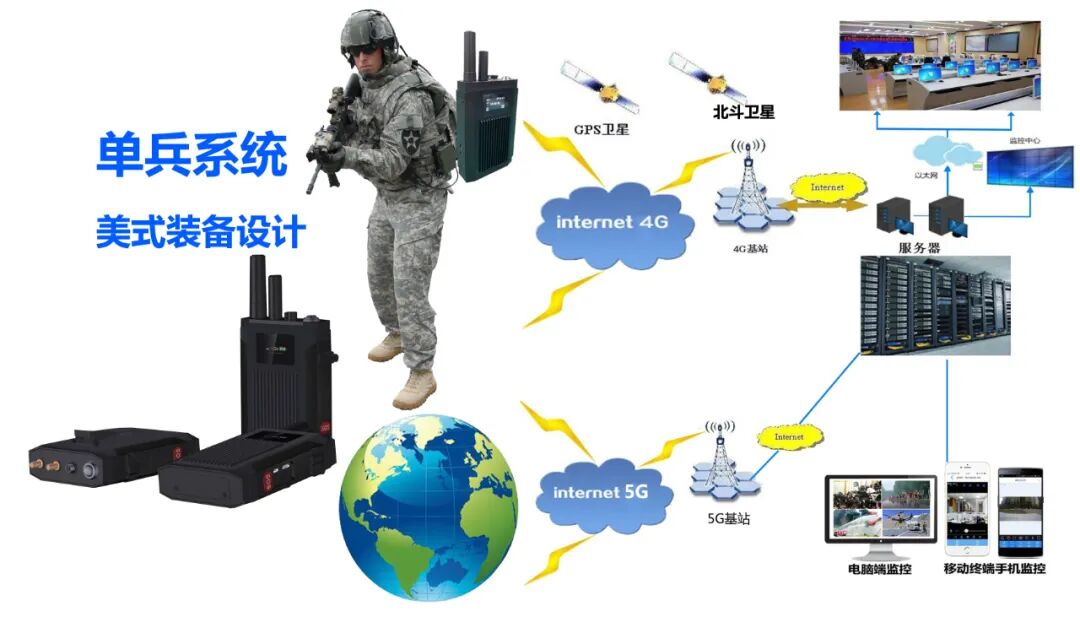

组网应用

5G单兵图传产品采用一体化设计，集成音视频硬件编码、5G/4G网络、GPS&北斗、数据存储、锂电池等模块。

可通过HDMI输入接口与无人机、DV摄像机等摄像设备组合使用。具有轻便小巧、使用灵活方便、功能全面、可靠性高等特点。

适合电力巡线、铁路巡查、执法巡逻、路政巡路、燃气巡检、野外摄影等移动监控领域。

产品功能

应急通信指挥装备5G 单兵图传功能 ：可接入4K高清DV摄像机、无人机遥控手柄、视频会议摄像头等HDMI高清视频设备组合使用。广泛应用于现场直播和视频采集场景。

通过5G/4G网络可将灾害现场图像实时传输至指挥中心，并可实现双向对讲，实时定位。单兵图传设备通常应用在抢险救灾、应急救援、安全管控中。

“千里眼，顺风耳”方便中心视频研判应急处突，中心平台能实现“视频调度、语音调度、位置调度”三大功能，做到“看得见，听得着”。应用科技力量提升自然灾害应急能力。

适应行业

应急、公安、交警、巡警、城管、海防、边防、武警、保险、消防等场所,也可用于电视直播图传、无人机图传、高清赛事直播等实时性要求高的应用场景。

二、防爆布控球

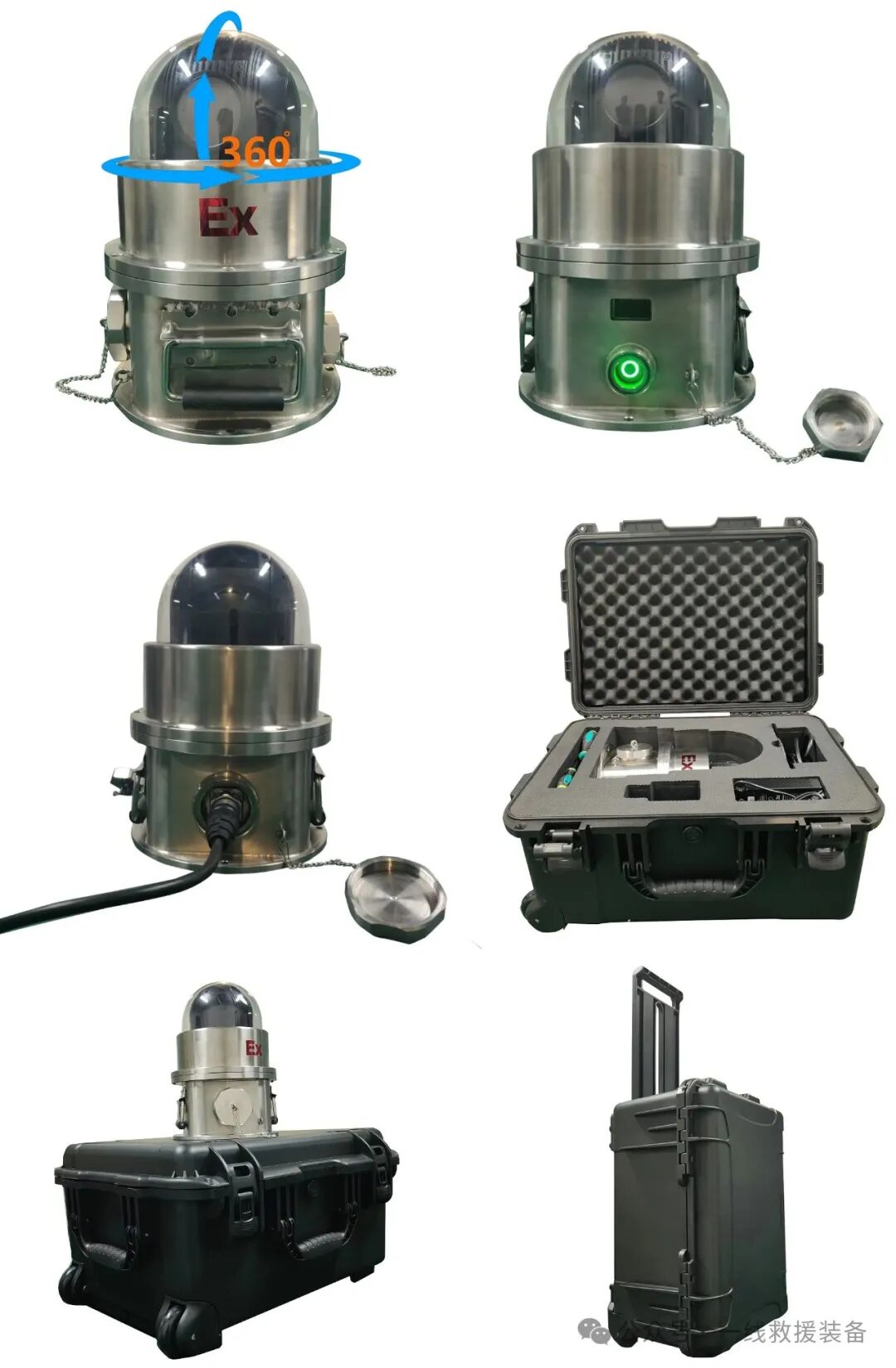

M130-EX防爆布控球，是针对石化装置、石油平台、燃气、化工、制药、煤炭、冶炼、船舶制造、纺织等易燃易爆环境及危险场所而开发设计的防爆智能一体化电气设备。

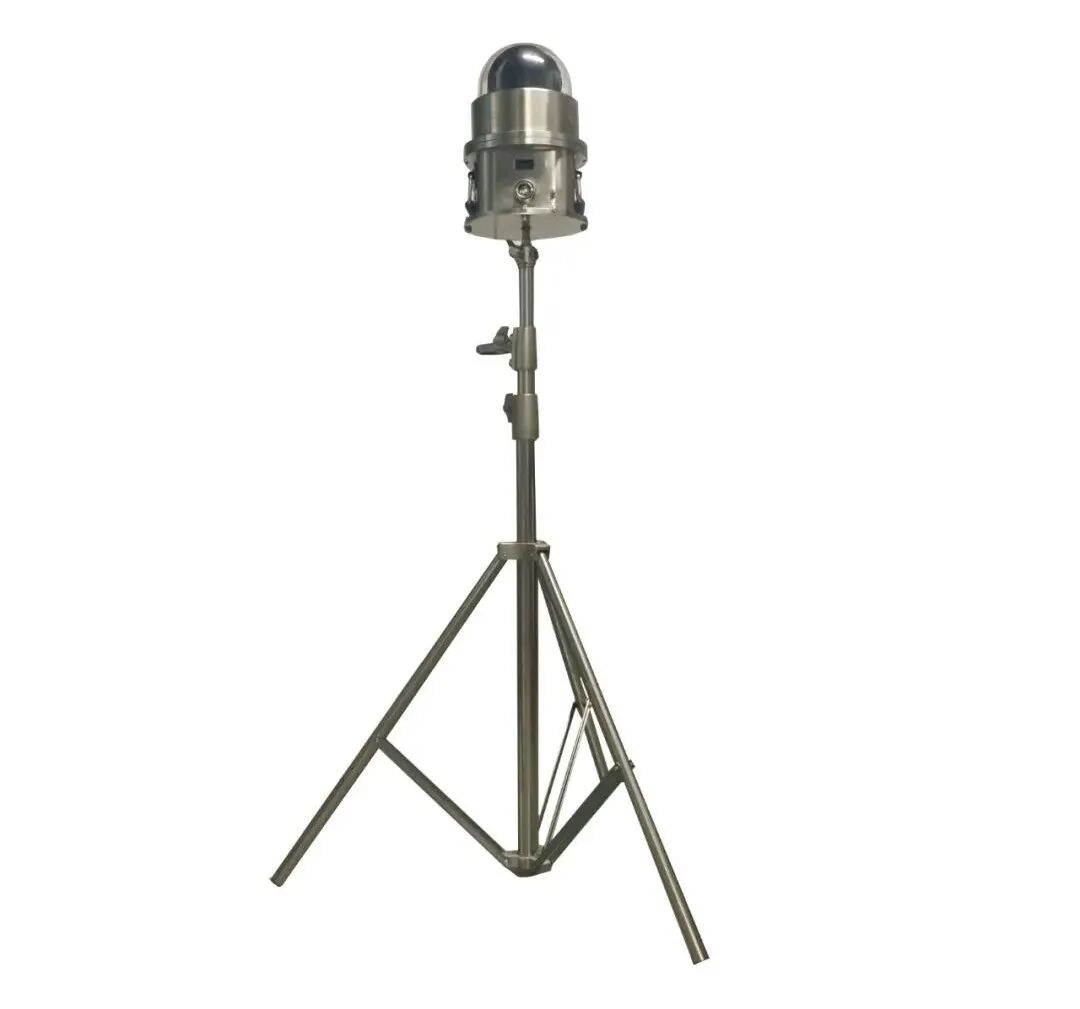

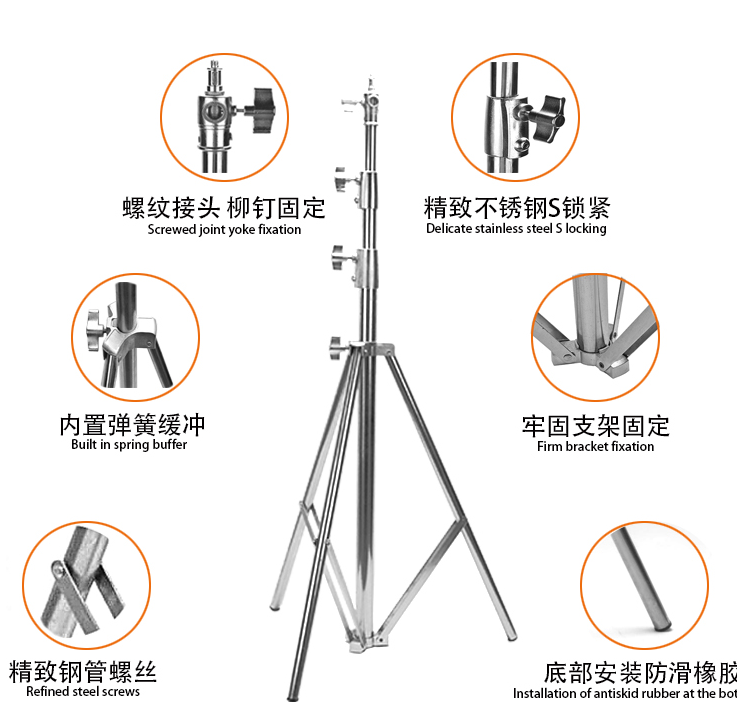

整体支架

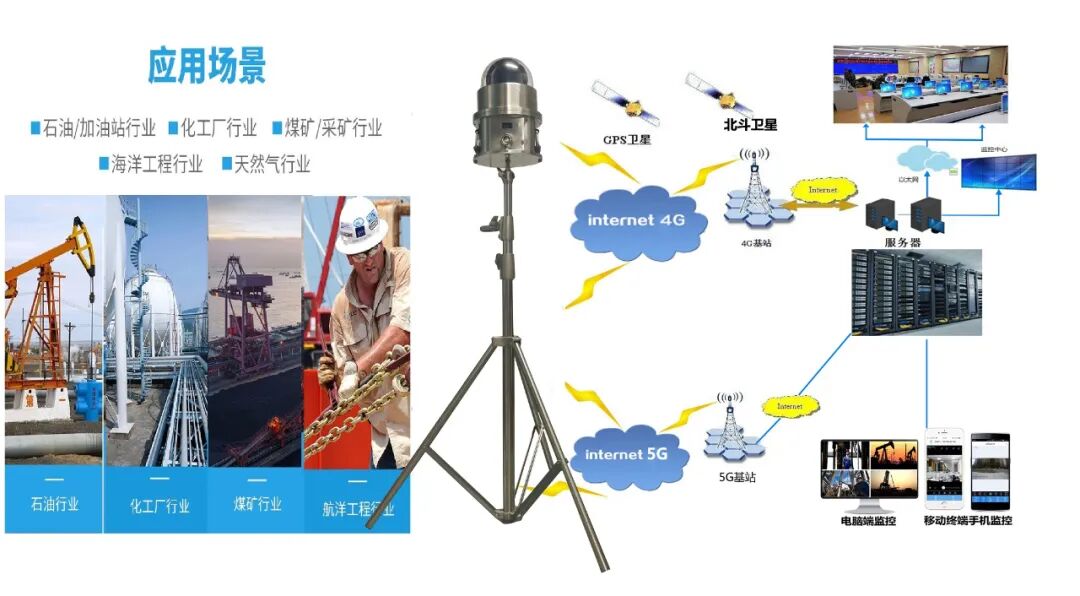

组网应用

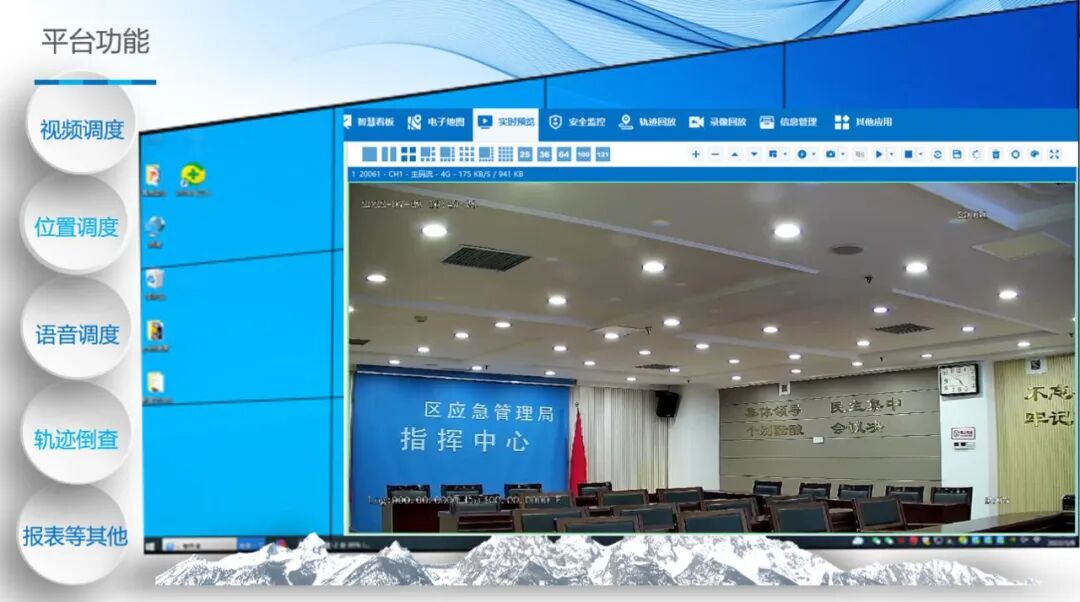

平台功能
